力传感器在材料力学性能测试中的使用技巧
在材料力学性能测试中，力传感器是连接物理世界与数据世界的核心桥梁。然而，测试过程中常见的“数据漂移”“响应滞后”“环境干扰”等问题，让工程师们陷入“测不准-调参数-再测不准”的循环困境。本文将深度解析力传感器在材料测试中的三大核心痛点，并提供系统性解决方案。
一、测试误差的三大根源：从原理到现象的深度拆解
1. 机械安装偏差：力的传递路径失真
当传感器安装轴线与试样受力方向存在夹角时，会产生横向分力干扰。例如，在金属拉伸试验中，若夹具未完全对齐，传感器可能同时承受拉力与弯矩，导致输出信号夹杂剪切应力分量，使弹性体产生非线性形变。
2. 环境温湿度耦合效应：材料特性突变
温度每升高10℃，金属应变片的电阻温度系数（TCR）可使输出信号偏移0.3%-0.5%。在高温合金测试场景中，若未采用温度补偿电路，传感器在200℃环境下可能产生5%以上的测量误差。湿度超过85%RH时，封装材料吸湿膨胀会导致应变片与弹性体脱胶，引发信号衰减。
3. 动态响应滞后：高速测试中的信号失真
在冲击试验中，当加载速率超过10³N/s时，传统应变片式传感器的机械惯性会导致形变响应滞后于实际载荷变化。例如，在碳纤维复合材料的高速拉伸测试中，这种滞后可能使断裂强度数据偏低15%-20%。
二、精准测试的四大技术突破：从硬件到算法的全链路优化
1. 机械结构创新：三维力解耦设计
采用双剪切梁结构的传感器，通过内置的柔性铰链实现拉力与弯矩的物理隔离。在混凝土试件劈裂试验中，这种设计可将横向干扰力对主信号的影响降低至0.5%以下。同时，激光对中装置可确保传感器轴线与试样中心线偏差小于0.1mm。
2. 环境适应性增强：多参数补偿技术
通过在惠斯通电桥中集成铂电阻温度传感器，构建数字补偿模型。在铝合金高温蠕变试验中，该技术可将温度引起的输出误差从3.2%压缩至0.15%。对于湿度干扰，采用纳米疏水涂层处理传感器外壳，使水汽渗透率降低90%。

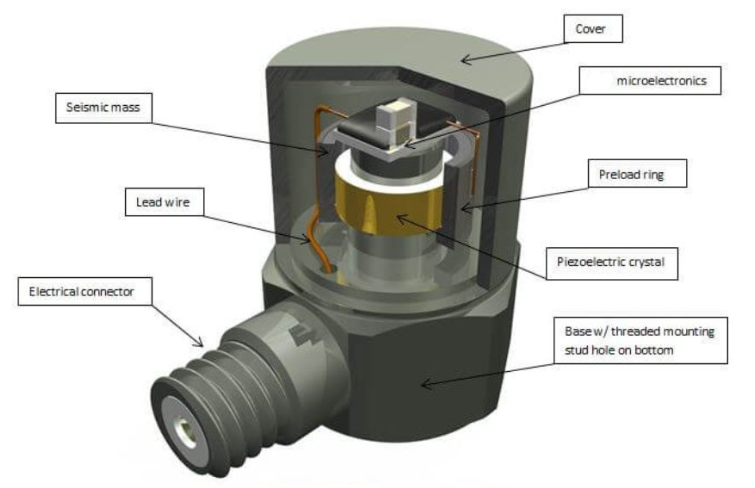

3. 动态性能提升：压电-应变复合传感
在冲击试验场景中，将压电陶瓷与金属应变片并联使用。压电元件负责捕捉瞬态峰值（响应时间<1μs），应变片提供稳态力值，通过卡尔曼滤波算法融合两种信号。在航空钛合金的动态断裂韧性测试中，该方案使数据重复性从±8%提升至±1.5%。
4. 智能校准系统：自学习补偿算法
基于神经网络的校准模型可自动识别传感器非线性特性。通过输入不同温度、湿度、加载速率下的标准力值数据，模型可生成动态补偿系数。在橡胶材料超弹性测试中，该算法使迟滞误差从12%降至2.3%。
三、典型应用场景的解决方案：从实验室到产线的实践指南
1. 金属材料拉伸试验
关键参数：量程选择需覆盖材料屈服强度的3倍，精度等级优于0.5级
安装要点：采用液压夹具减少试样打滑，传感器与试样同轴度误差<0.5°
数据验证：通过引伸计与传感器数据交叉比对，确保弹性模量测量一致性
2. 复合材料剪切测试
传感器选型：优先选择轮辐式结构，其抗偏载能力比S型传感器提升40%
环境控制：测试舱内湿度波动范围控制在±3%RH以内
信号处理：采用小波变换去除高频噪声，保留基频振动信号
3. 软材料蠕变试验
加载方式：使用砝码重力加载系统，避免液压源压力波动干扰
数据采集：采样频率设置为10Hz，兼顾细节捕捉与数据存储效率
补偿策略：建立时间-应变-温度三维补偿模型，修正长期测试中的信号漂移
常见问题解答
Q1：传感器输出信号波动大，如何排查？
A：首先检查供电电压稳定性，其次用示波器观察信号基线噪声，若存在50Hz工频干扰需加强屏蔽，最后验证传感器与数据采集卡的阻抗匹配。
Q2：高温测试时数据异常偏低，可能原因是什么？
A：可能是温度补偿电路失效，或弹性体材料在高温下发生蠕变，需检查热电偶位置及传感器额定工作温度范围。
Q3：动态测试中如何选择采样频率？
A：根据奈奎斯特定理，采样频率应至少为信号最高频率成分的2倍。对于金属断裂试验，建议设置10kHz以上采样率。
Q4：传感器过载后如何恢复？
A：立即停止加载，检查弹性体是否产生永久变形。若未超量程30%，可重新校准后使用；若已超限，需更换传感器并分析过载原因。
Q5：如何延长传感器使用寿命？
A：避免频繁超量程使用，定期清洁传感器表面，存储时保持环境干燥，运输过程中使用防震包装。
本文总结
力传感器在材料力学测试中的精准应用，需要从机械设计、环境控制、信号处理、智能算法四个维度构建技术体系。通过三维力解耦结构、多参数补偿技术、压电-应变复合传感等创新方案，可系统性解决测试误差问题。在实际应用中，需根据材料特性选择适配的传感器类型，并严格遵循安装规范与校准流程，最终实现从“测不准”到“精准控”的技术跨越。
