美国进口Dytran 3274A系列 微型加速度计传感器

品牌:Dytran
种类:加速度计传感器
类型:微型
规格:9 x 8 x 6 mm
型号:3274A系列
应用范围:环境压力筛选(ESS)、模态分析、产品响应测试、高频振动应用
热线电话:020-85262155

产品介绍

Dytran 3274系列,TEDS功能的超小型IEPE加速度计传感器。 总高度仅为0.24英寸(6.1毫米),重量为2克,非常适合测量非常小、重量轻的物体(如印刷电路板和安装在板上的部件)的冲击和振动。 3274系列具有5 mV/g、10 mV/g和25 mV/g的灵敏度,采用钛合金材质。Dytran 3274系列,具有10000 Hz的高频响应。共振频率大于40 kHz,因此可用于测量高频振动,误差很小。 3274系列采用3-56同轴连接头,3英尺(0.9米)可拆卸同轴电缆。气密封装,可在高湿度环境中使用,外壳隔离,以避免EMI/接地回路干扰。

产品特性

钛合金

气密封装

底座隔离

微型

IEPE

TEDS版本可选

规格参数

量程

200,500,1000 g

灵敏度

5,10,25 mV/g

频率响应

1.1 to 10000 Hz

非线性

± 2 % F.S.

工作温度

-51 to 121  ℃

输出阻抗

100 Ω

连接

3-56 径向连接

重量

2 g

安装方式

黏贴


产品工作原理

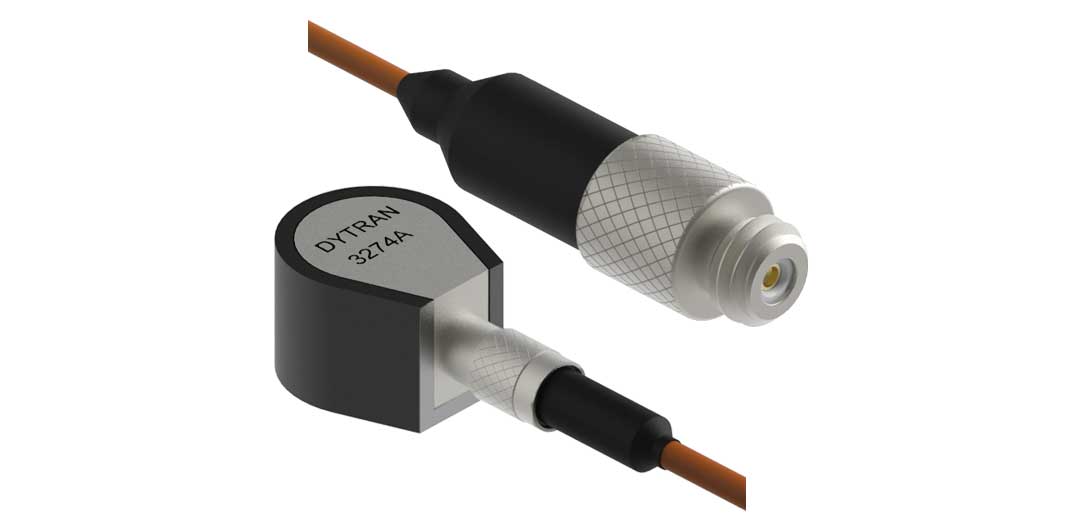

美国进口Dytran 3274A系列 微型加速度计传感器(图1)

IEPE压电式加速度传感器内置压电晶体,受到外界振动或者挤压时压电晶体会释放电荷,传感器内部处理电路进而将电荷转化为一个高电平,低阻抗的电压信号。


产品细节图

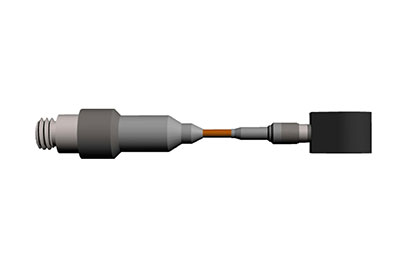

美国进口Dytran 3274A系列 微型加速度计传感器(图2)


产品应用图

美国进口Dytran 3274A系列 微型加速度计传感器(图3)
