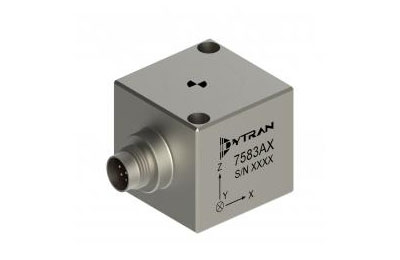

美国进口Dytran 7583A系列 三轴MEMS加速度计传感器

品牌:Dytran
种类:加速度计传感器
类型:三轴型
规格:34.4 x 25 x 21 mm
型号:7583A系列
应用范围:道路荷载试验、飞行试验、飞行中振动测试、颤振试验、低频飞机/机身振动测量、结构动力学
热线电话:020-85262155

产品介绍

Dytran 7583A系列在坚固的密封封装中提供VC–MEMS三轴测量。这种高性能三轴可变电容(VC)加速度计提供多种量程,以满足客户的加速度测量需求。由于优越的温度补偿设计和扩展的频率响应,它具有出色的热稳定性。 该加速度计模块结合了三个集成VC加速度计芯片,具有高驱动、低阻抗缓冲功能,用于在商业和工业环境中测量加速度。为零度定制−到−需要扩展频率范围(从0到7000 Hz)的中频应用。密封钛壳有一个完整的5/16–32 9针插座,可以使用以下任意一种轻松安装:两个M4螺钉(6687A1)、两个8–32螺钉(6753A1)、一个¼–28安装螺柱(6360)或¼–28至M6安装螺柱,所有这些都是供应的。气密封装,可在高湿度和肮脏环境中可靠运行。

产品特性

气密封装

高冲击频率

扩展频率响应

+6 to +14 VDC

MEMS技术

直流响应

规格参数

量程

2,5,10,30,50,100,200 g

灵敏度

20,40,80,133,200,400,800 mV/g

频率响应

0 to 7000 Hz

非线性

0.5 % F.S.

工作温度

-55 to 125  ℃

输出阻抗

1 Ω

连接

9针5/16-32 径向连接

重量

38 g

安装方式

2个ø4.57 mm 通孔


产品工作原理

美国进口Dytran 7583A系列 三轴MEMS加速度计传感器(图1)

IEPE压电式加速度传感器内置压电晶体,受到外界振动或者挤压时压电晶体会释放电荷,传感器内部处理电路进而将电荷转化为一个高电平,低阻抗的电压信号。

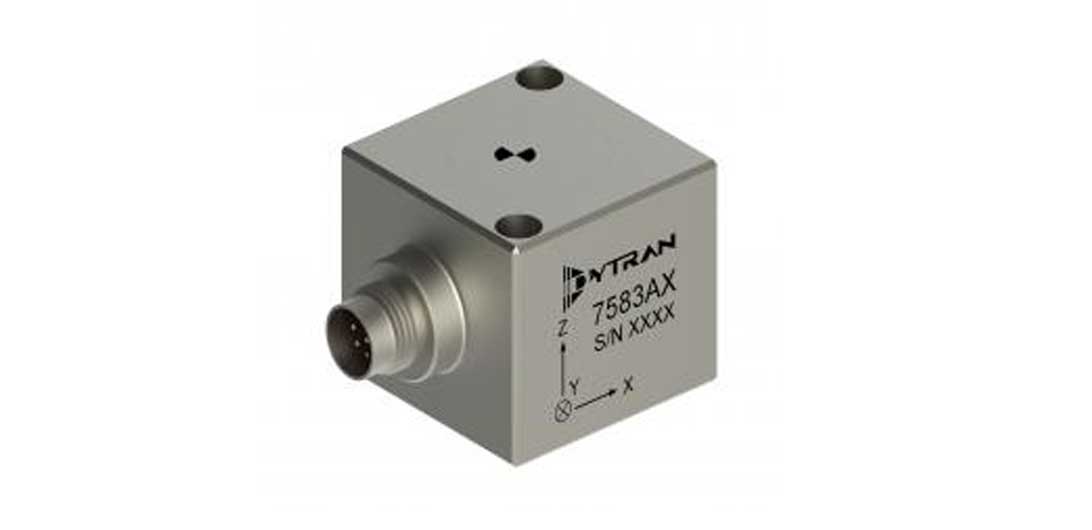

产品细节图

美国进口Dytran 7583A系列 三轴MEMS加速度计传感器(图2)


产品应用图

美国进口Dytran 7583A系列 三轴MEMS加速度计传感器(图3)
