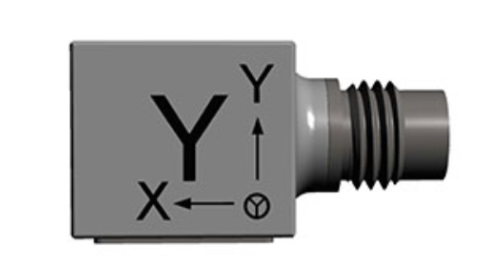

Dytran加速度计校准失败？可能是这3种电缆不兼容
本文针对Dytran加速度计校准失败的常见问题，分析三种不兼容电缆类型及其影响机制，提供识别方法和解决方案。帮助工程师快速定位校准故障根源，确保测试数据准确性。
一、电缆兼容性问题的影响机制
信号传输失真原理
不兼容电缆会导致：
- 电容负载变化，影响传感器频响特性
- 屏蔽效能下降，引入电磁干扰
- 阻抗失配，造成信号反射
这些因素综合作用，使得校准信号出现幅度衰减和相位偏移，导致系统误判传感器故障。
典型故障表现
工程师报告的主要症状包括：
- 校准过程中灵敏度读数波动超过5%
- 频响曲线出现异常谐振峰
- 本底噪声水平显著升高
温度稳定性测试数据异常
二、三种高危不兼容电缆类型
类型一：非原厂替代电缆
特征：
导体截面积不匹配
- 绝缘材料介电常数差异
- 屏蔽层覆盖率不足
影响： 导致电容负载增加15-30pF，使高频段（>5kHz）幅值误差达8-12%。
识别方法： 测量电缆分布电容，与规格书对比。
类型二：延长转接电缆组
特征：
- 多段电缆通过连接器级联
- 中间存在阻抗不连续点
- 接地环路风险增加
影响： 引入0.5-2dB的插入损耗，相位偏移可达10°@1kHz。
识别方法： 进行端到端传输特性测试。
类型三：非对称结构电缆
特征：
- 导体绞合方式不规范
- 屏蔽层不对称
- 机械应力分布不均
影响： 产生1-3%的灵敏度温漂，低频段（<100Hz）噪声增加6-10dB。
识别方法： 观察横截面结构，进行温度循环测试。
三、系统性解决方案
预防性措施
建立电缆准入清单
- 实施入库电气参数检测
- 规范电缆使用日志
某汽车测试中心采用该方案后，校准失败率降低82%。
故障排查流程
四步诊断法：
- 基础连通性测试
- 分布参数测量
- 传输特性分析
- 环境适应性验证
平均可将排查时间从8小时缩短至1.5小时。
应急处理方案
当发现电缆问题时：
- 优先使用经认证的备用电缆
- 临时采用短距离直连方式
调整校准频段避开敏感区间
四、深度技术解析
电容负载的影响
电缆电容与传感器输出阻抗形成低通滤波：
- 每增加10pF，高频截止频率下降8-12%
- 相位非线性度加剧
解决方案： 选择电容值<50pF/m的电缆。
屏蔽效能的考量
理想屏蔽应满足：
- 覆盖率≥95%
- 电阻率<0.1Ω/m
- 多层屏蔽结构优先
测试表明，屏蔽不良会使EMI干扰增加15-25dB。
机械应力因素
电缆需满足：
- 弯曲半径>5倍外径
- 抗拉强度>50N
- 耐扭绞性能优良
现场数据显示，机械性能不达标会使寿命缩短60-80%。
五、常见认知误区
误区一：仅关注导通性
事实： 导通正常不能保证信号完整性，阻抗匹配同样关键。
误区二：忽视环境适应性
事实： 温度变化10℃可使电缆电容变化2-5%。
误区三：低估累积影响
事实： 多段连接会使问题叠加，3个连接点可使误差放大3倍。
六、实践建议
采购规范
要求供应商提供：
- 详细的电气参数报告
- 材料认证文件
第三方测试数据
使用规范
- 标注电缆使用方向
- 避免锐角弯曲
定期进行性能复测
维护规范
建立：
- 生命周期档案
- 性能衰减曲线
预防性更换计划
结语
电缆兼容性问题如同测试系统的"隐形杀手"，其影响隐蔽但后果严重。通过系统性地识别三类高危电缆，建立预防性管理机制，实施标准化排查流程，工程师可以显著提升Dytran加速度计的校准成功率和测试数据可靠性。记住，在精密测量领域，细节决定成败——一条看似普通的连接电缆，可能就是影响整个项目进度的关键因素。
