振动传感器数据忽大忽小？先排查这3个设备接地问题
作者：小编
发布时间：2025-07-18 23:29
浏览次数：

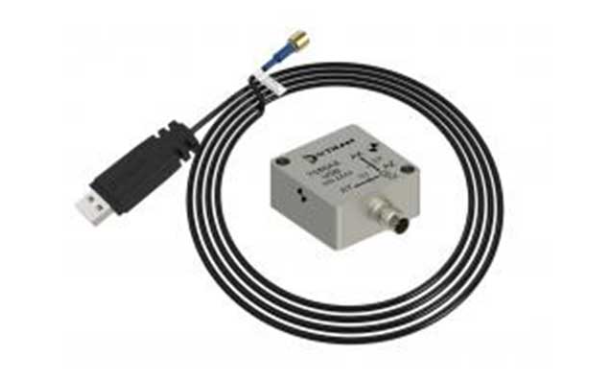

本文针对振动传感器数据异常波动问题，深入分析三种常见接地故障的机理与影响，提供系统化的诊断方法和解决方案。通过规范接地实践，确保测试数据的准确性和可靠性。
一、接地问题对振动数据的影响机制
电磁干扰传导路径
不良接地会形成：
- 地环路引入工频干扰
- 共模噪声转化为差模信号
- 参考电位浮动导致基线漂移
这些干扰在频域表现为50Hz及其谐波成分，在时域则造成数据无规律波动。
典型故障特征
现场常见的异常表现包括：
- 数据出现周期性跳变（0.5-5%FS）
- 本底噪声水平异常升高（+10-20dB）
- 信号基线随设备启停漂移
不同传感器数据相关性降低
二、三类高危接地问题详解
问题一：多点接地环路
形成条件：
- 传感器与采集设备分别接地
- 接地桩间距大于3米
- 存在强电设备邻近
影响机理： 地电位差在回路中产生电流，叠加在信号上。
诊断方法： 测量各接地点间交流电压，超过0.1V即存在风险。
问题二：屏蔽层错误接地
常见错误：
- 电缆屏蔽层两端接地
- 屏蔽层通过长导线接地
- 接地接触电阻过大
后果： 屏蔽效能下降60-80%，高频干扰显著增加。
识别特征： 200Hz以上频段出现密集干扰谱线。
问题三：接地阻抗过高
诱因：
- 接地线截面积不足
- 连接点氧化腐蚀
- 土壤干燥导致接地电阻增大
数据影响： 低频段（<100Hz）信噪比恶化6-15dB。
三、系统性解决方案
预防性设计规范
采用单点接地拓扑
- 确保接地电阻<1Ω
- 使用等电位连接导体
某汽车测试厂实施后，干扰事件减少90%。
现场排查流程
三步诊断法：
- 目视检查接地物理连接
- 测量接地回路电压
- 测试接地阻抗连续性
平均可在30分钟内定位问题。
临时应对措施
发现接地问题时：
- 断开可疑接地路径
- 改用电池供电模式
启用软件滤波功能
四、技术深度解析
地环路电压计算
经验公式： V_loop = 0.1×L×(di/dt) 其中L为回路电感，典型值0.5-2μH/m
当附近有10A/μs的电流变化时，1米回路可产生50-200mV干扰。
屏蔽效能评估
优质接地应满足：
- 接触电阻<0.01Ω
- 射频阻抗<1Ω@10MHz
- 机械耐久性>100次插拔
测试表明，每增加0.1Ω接触电阻，屏蔽效能下降6dB。
土壤对接地的影响
典型变化：
- 干燥季节电阻增加3-5倍
- 冻土条件下可达10倍
化学腐蚀使寿命缩短50-70%
五、常见认知误区
误区一："接地就是接金属"
事实： 接地系统的低阻抗特性比导电材质更重要。
误区二："多点接地更安全"
事实： 振动测试系统应严格避免多点接地。
误区三："接地线越粗越好"
事实： 超过6mm²后，截面积对高频阻抗影响有限。
六、最佳实践指南
安装规范
使用星型接地拓扑
- 保持接地线长度<1米
采用压接式端子
维护规范
- 季度接地电阻测试
- 年度连接点检查
异常天气后专项检测
升级建议
- 采用镀金连接器
- 加装隔离变压器
部署在线监测系统
结语
接地系统如同振动测试的"隐形基础设施"，其质量直接影响数据的可信度。通过系统识别三类典型接地问题，实施预防性设计，建立规范排查流程，工程师可以显著提升测试系统的稳定性。记住，在精密测量领域，那些看不见的细节往往决定看得见的结果——一条不合格的接地线，可能就是整个项目数据异常的罪魁祸首。规范接地实践，是获得可靠振动数据的必经之路。
