美国进口Dytran 1203V系列 IEPE环形力传感器
种类：力传感器
类型：IEPE型
规格：36.8 x 27.94 x 12.7 mm
型号：1203V系列
应用范围：力链、机械研究、冲压机监测、过程控制
产品介绍
Dytran 1203V系列，环形IEPE力传感器，其灵敏度范围为0.5–50 mV/lbf。传感器用于测量机械和其他应用中快速或缓慢变化的动态力。1203V系列可测量宽频率范围内的振动压缩力、冲床和成型机的单向脉冲力、其他重复施力以及冲击力。1203系列具有内置电子设备，无需外部电荷放大器和转换器。 1203系列的满量程范围为100-10000磅力。重量为50克，不锈钢外壳。10–32径向连接，0.40英寸（10.2毫米）通孔安装，气密封装，在高湿度和肮脏环境中可靠运行。
产品特性
不锈钢
电气隔离
环形结构
IEPE
规格参数
|
量程 |
0.44,2.22,4.45,22.24,44.48 kN |
|
灵敏度 |
1.24,2.47,12.36,22.24,44.48 mV/N |
|
最大压力值 |
0.89,4.45,22.24,44.48,66.72 kN |
|
线性 |
±1 % F.S. |
|
固有频率 |
›75 kHz |
|
工作温度 |
-73 to 121 °C |
|
连接 |
10-32 径向连接 |
|
重量 |
50 g |
|
安装 |
Ø10.16 mm通孔 |
产品工作原理
IEPE压电式加速度传感器内置压电晶体，受到外界振动或者挤压时压电晶体会释放电荷，传感器内部处理电路进而将电荷转化为一个高电平，低阻抗的电压信号。

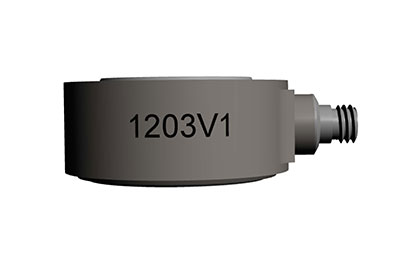

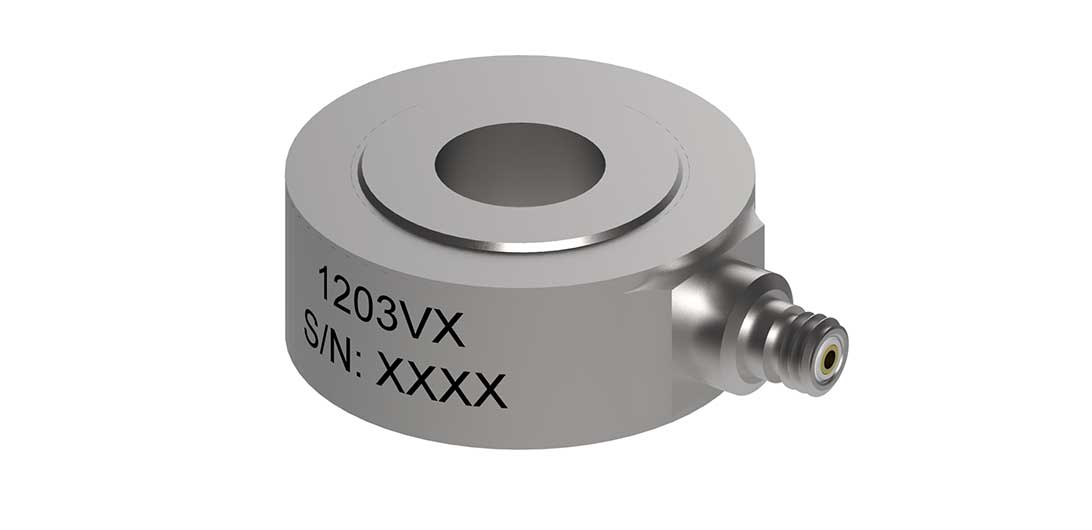

产品细节图
产品应用图
