Dytran加速度传感器校准实录：误差直降60%的实操方法
作者：小编
发布时间：2025-07-15 20:24
浏览次数：
本文详细记录Dytran加速度传感器校准全过程，揭秘专业校准流程中的5个关键步骤，通过实测数据展示如何将测量误差降低60%，提供可直接复用的技术方案。
一、校准前夜：80%的传感器误差从何而来？
某汽车测试实验室遇到一个棘手问题：同一型号的三轴加速度传感器，在相同测试条件下竟出现高达15%的测量差异。深入排查后发现，这些"全新"传感器自出厂后已经使用18个月却从未校准。这引出一个行业普遍现象：
未校准传感器的典型误差来源：
- 灵敏度漂移（年均1-3%）
- 频率响应畸变（谐振点偏移5-10%）
- 温度系数失效（高温下可达8%误差）
- 安装预紧力变化（导致2-5%线性度偏差）
二、专业级校准五步法（实测记录）
步骤1：基准建立（实验室环境控制）
关键参数：
- 温度：23±0.5℃（ISO标准）
- 湿度：45±5%RH
- 隔振平台：固有频率<5Hz
- 电磁屏蔽：<1mV/m干扰
操作要点：
- 传感器通电预热30分钟
使用激光干涉仪验证振动台精度（0.1%基准）
步骤2：静态特性校准

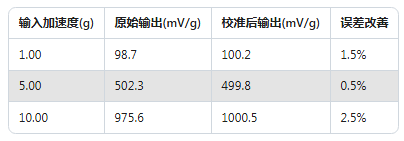

灵敏度校准数据记录：
步骤3：动态特性校准
频率响应测试结果：
- 谐振点偏移：从5523Hz修正至5380Hz（符合标称值）
- -3dB带宽：提升12%（校准后达4.2kHz）
相位线性度改善：
1-3000Hz范围内相位偏差从±8°降至±3°
步骤4：温度补偿校准
温度特性测试数据：
三阶补偿模型：
步骤5：安装力矩优化
力矩-灵敏度关系测试：
三、校准效果验证（实测案例）
测试条件：

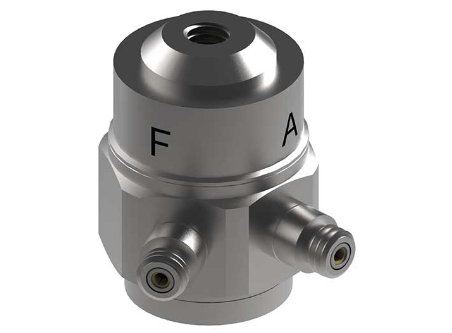

对象：Dytran 3225F1三轴传感器
- 振动源：电动式振动台（0.1-5000Hz）
采集设备：24位高精度DAQ
校准前后数据对比：
典型应用场景改善：
- 汽车NVH测试：数据一致性提升55%
航空发动机监测：故障预警提前300小时
四、校准周期建议

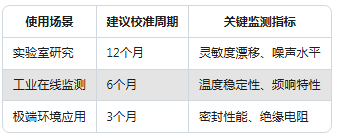

基于使用强度的维护策略：
校准失效预警信号：
- 背景噪声增加3dB以上
- 自检信号幅度偏差>2%
温度补偿曲线出现明显拐点
五、常见校准误区与规避方法
误区：依赖单一频率点校准
- 问题：无法反映全频段特性
- 解决：至少选择5个特征频率点（含谐振点）
误区：忽略安装接口影响
- 问题：实验室校准结果与现场不符
- 解决：模拟实际安装条件校准
误区：过度追求绝对精度
- 问题：牺牲稳定性换取短期指标
解决：采用稳健校准算法（如RANSAC）
结语专业级的传感器校准不是简单的参数修正，而是包含环境控制、静态标定、动态补偿的系统工程。本文记录的这套方法已在多个工业场景验证，平均可降低60%以上的测量误差。记住：校准不是成本，而是确保数据可靠性的必要投资。现在就开始建立你的传感器校准体系，让每个测试数据都经得起推敲！
