美国进口Dytran 3054B 双轴管传感器

品牌:Dytran
种类:加速度计传感器
类型:双轴
规格:43.1 x 7 mm
型号:3054B
应用范围:核电站的冷却器、冷却塔、大型能源站、插入管中时测量两个轴的振动、暖通空调机组传热管的振动测量
热线电话:400-870-9643

产品介绍

Dytran 3054B,独特的微型双轴加速计传感器,设计用于将高达40英尺的加速计插入直径为0.319英寸的传热管中,以测量传热管的横向加速度。Dytran 3054B传感器使用8个铍铜弹簧连接到传感器主体外部,将装置导入管内,管内径略有变化,允许管内存在某些异物堆积。在双轴设计中,3054B包含两个在剪切模式下工作的石英传感元件,传感器内部与传感器外壳隔离,并由法拉第屏蔽罩封闭,以防静电噪声干扰。可供选择的弹簧尺寸(高达0.935英寸),以适应更大的管直径。

产品特性

不锈钢

电气隔离

密封

双轴

IEPE

规格参数

量程

200 g

灵敏度

25 mV/g

频率响应

2 to 500 Hz

线性

± 1 % F.S.

工作温度

-54 to 121  ℃

输出电阻

100 Ω

连接

12米内置电缆尾端裸线

重量

7.2 g

安装方式

安装在单个管状壳内


产品工作原理

产品工作原理

IEPE压电式加速度传感器内置压电晶体,受到外界振动或者挤压时压电晶体会释放电荷,传感器内部处理电路进而将电荷转化为一个高电平,低阻抗的电压信号。


产品细节图

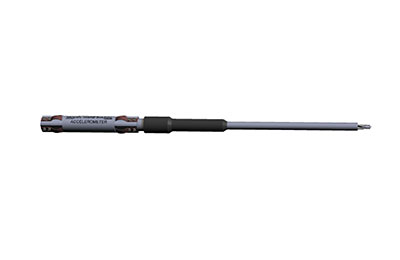

美国进口Dytran 3054B 双轴管传感器(图1)


产品应用图

美国进口Dytran 3054B 双轴管传感器(图2)
