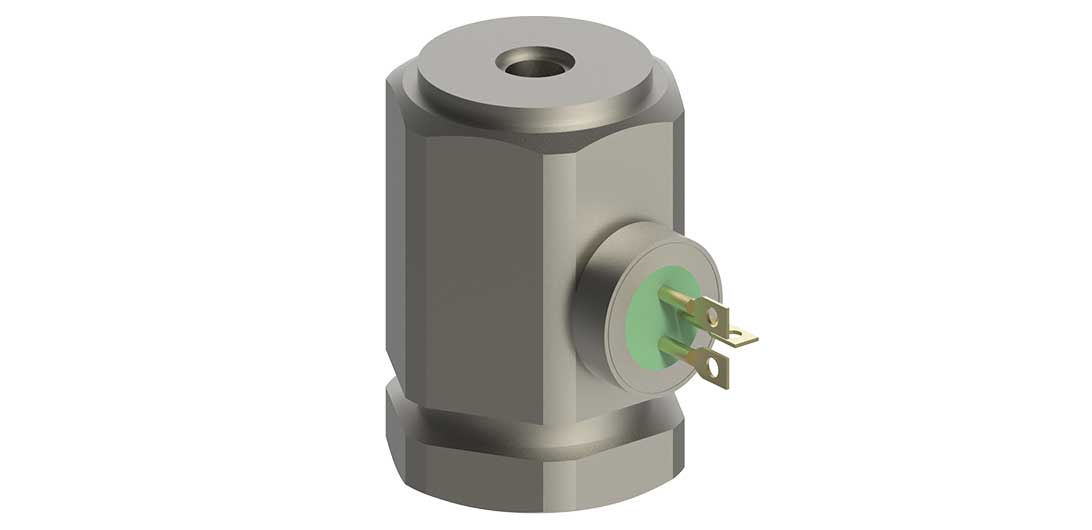

美国进口Dytran 3038A 参考基准加速度计传感器

品牌:Dytran
种类:加速度计传感器
类型:校准
规格:29.4 x 19.05 x 26.9 mm
型号:3038A
应用范围:背靠背加速计校准、低频、低g值测量、NIST可追溯校准(与适当的电动振动筛、电源和控制系统一起使用时)
热线电话:020-85262155

产品介绍

Dytran 3038A,背靠背校准加速计传感器,设计用于安装在微型动态振动筛上,用于校准安装在其上安装面上的其他(测试)加速计。它为确定未知加速度、速度和位移传感器的灵敏度和频率响应特性提供了一种方便的方法。已配备电动振动筛和控制系统的振动实验室可以轻松地结合使用3027系列,以完成内部NIST可追溯校准。3038A提供10 mV/g灵敏度,并通过10–32螺纹孔安装到振动筛头上。 与该系列中提供的双端校准标准加速计进行背靠背比较,需要将测试加速计直接安装到校准标准的顶部安装面上,并使用电动振动筛系统以各种频率和振幅驱动耦合对。在每个测试频率下,设置振幅,并从测试加速计读取相应的输出。用户需要提供电缆、电源装置和电动振动筛系统,形成一个完整的测量系统。3038A应用于低频、低g水平测量。

产品特性

钛合金

微型

背靠背参考加速度计传感器

IEPE

规格参数

量程

500 g

灵敏度

10 mV/g

频率响应

1 to 10000 Hz

线性

± 1 % F.S.

工作温度

-51 to 121  ℃

顺应电压

+18 to +30 VDC

连接

焊接端电气连接

重量

35 g

安装方式

顶部1/4–28螺纹孔和底部10–32螺纹孔


产品工作原理

美国进口Dytran 3038A 参考基准加速度计传感器(图1)

IEPE压电式加速度传感器内置压电晶体,受到外界振动或者挤压时压电晶体会释放电荷,传感器内部处理电路进而将电荷转化为一个高电平,低阻抗的电压信号。


产品细节图

美国进口Dytran 3038A 参考基准加速度计传感器(图2)


产品应用图

美国进口Dytran 3038A 参考基准加速度计传感器(图3)
