美国进口Dytran 7576A系列 6自由度加速度计传感器

品牌:Dytran
种类:加速度计传感器
类型:6自由度
规格:36.1 x 26.7 x 26.7 mm
型号:7576A系列
应用范围:大型机械,包括工业越野机械、车辆动力学、汽车安全、航空航天试验、骑乘和操纵、游乐场地面调查、飞机飞行动力学、直升机评估、飞机地面试验、机动游戏机、车辆翻车
热线电话:400-870-9643

产品介绍

测量XYZ加速度和横摇、俯仰和偏航。7576系列是一种全模拟六自由度(6DOF)传感器,包含三个基于VC-MEMS的单轴加速度计以及三个基于MEMS的陀螺仪。传感器将提供最终用户X、Y、Z加速度(g's)以及围绕这三个正交轴的旋转信息(以度/秒表示的滚动、俯仰、偏航)。该系列提供多种灵敏度范围,并为我们的最终用户提供高性能、低成本、小尺寸的6自由度传感器,用于各种传感应用。 7576A系列为每个加速度和角速率通道使用单独的MEMS芯片,具有高驱动、低阻抗缓冲,用于在商业和工业环境中测量角速度。传感器为每个测量通道产生一个模拟输出。六个测量通道可用于X、Y和Z方向(每个轴的加速度和转速输出)。该系列具有改进的电气噪声性能和增强的频率响应。 传感器封装在一个紧凑、轻便、坚固的钛密封外壳中,可在恶劣环境中生存。传感器还具有可拆卸电缆,以便于安装和从供试品上拆卸。

产品特性

多种量程可供选择

在恶劣环境中使用

偏压稳定性好

气密封装

直流响应

可拆卸电缆

小巧轻便

钛合金

坚固耐用

规格参数

加速度量程

2,5,10,30,200 g

加速度灵敏度

11.75,78.33,235,470,1175 mV/g

陀螺仪量程

50,150,250,20000 °/sec

陀螺仪灵敏度

0.1,7,12.5,25 mV/°/sec

频率响应(加速度和陀螺仪)

0 to 3800/0-3000 Hz

非线性

0.2 % F.S.

工作温度

-55 to 125  ℃

输出阻抗

2 Ω

连接

9针5/16-32 径向连接

重量

55 g

安装方式

螺钉


产品工作原理

产品工作原理

IEPE压电式加速度传感器内置压电晶体,受到外界振动或者挤压时压电晶体会释放电荷,传感器内部处理电路进而将电荷转化为一个高电平,低阻抗的电压信号。


产品细节图

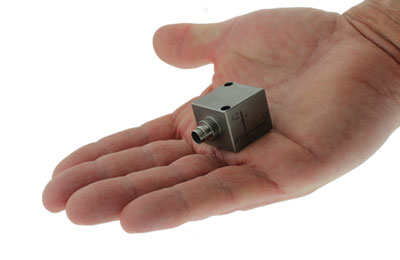

美国进口Dytran 7576A系列 6自由度传感器(图1)


产品应用图

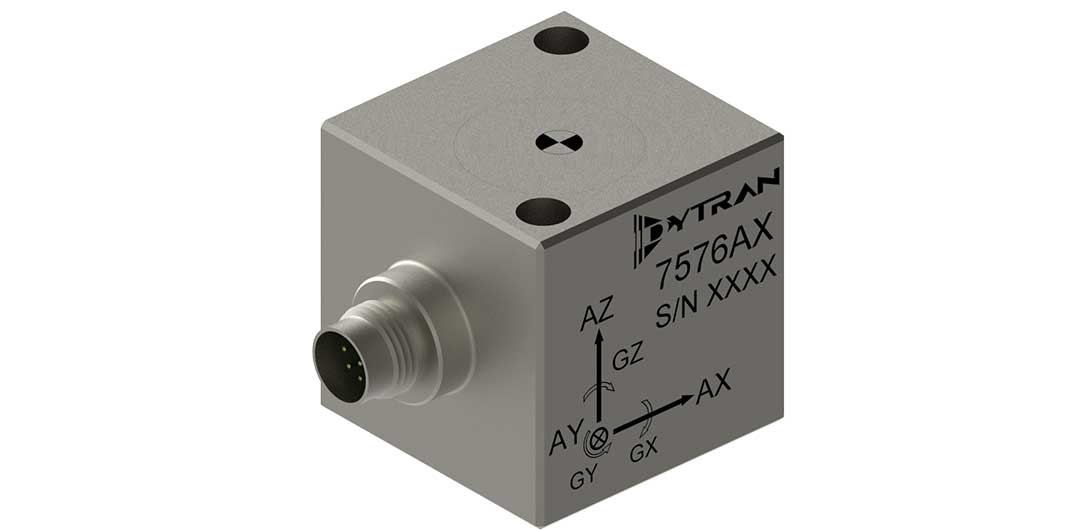

美国进口Dytran 7576A系列 6自由度传感器(图2)
