应变式还是压电式?主流力传感器技术路线对比
在现代工业、科研及自动化领域中，力传感器的应用无处不在，它们扮演着测量、监测与控制的关键角色。在众多力传感器技术中，应变式与压电式传感器因其各自独特的优势，成为最为广泛采用的主流技术路线。
本文将深入探讨这两种传感器的技术原理、性能特点及应用场景，帮助读者理解在不同需求下如何选择最合适的传感器类型。
一、技术原理
应变式传感器：基于金属或半导体材料的应变效应工作。当弹性体(如梁式、柱式或轮辐式结构)受到外力作用时，会产生微小的形变，粘贴在弹性体表面的应变片(金属箔或半导体材料)随之变形，导致其电阻值发生变化。这一变化通过惠斯通电桥电路转换为电压信号，从而间接测量出作用力的大小。

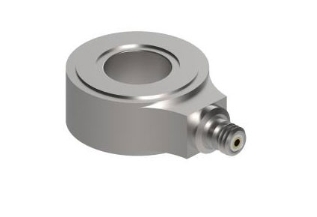

压电式传感器：则依赖于压电效应。特定晶体材料(如石英、钛酸钡或锆钛酸铅陶瓷)在受到机械应力时，内部晶格结构发生极化，产生与施加力成正比的电荷量。这一过程将机械能直接转换为电能，且电荷量的大小与作用力的瞬时变化率相关。
二、性能特点
应变式传感器：
- 测量范围广：覆盖静态力至中低频动态力，适用于多种测量场景。
- 稳定性高：结构多样化，经过有限元分析优化的弹性体设计，保证了传感器的长期稳定性。
- 成本低：虽然制造过程相对复杂，但材料成本较低，且技术成熟，使得整体成本较为经济。
- 温度敏感：需要复杂的温度补偿措施来减少温度变化对测量精度的影响。
压电式传感器：
- 动态响应优越：频率响应范围宽，从几赫兹到数十千赫兹，特别适合捕捉瞬态冲击力或高频振动信号。
- 天然抗电磁干扰：输出为高阻抗电荷信号，不易受电场耦合影响。
- 高温限制：压电材料的居里温度限制了其高温应用，需选择特定材料以满足高温环境下的测量需求。
- 电荷泄漏问题：难以直接测量静态或缓慢变化的力，需配合高输入阻抗的电荷放大器使用，增加了系统的复杂性和误差源。
三、应用场景
应变式传感器广泛应用于静态或低频力测量场景，如电子秤、物料称重系统、桥梁健康监测以及材料试验机。在自动化生产线中，应变式力传感器常被集成到机器人末端执行器，用于实现精准的力控装配。
压电式传感器则在需要高频动态测量的领域占据主导地位，如航空航天领域的发动机推力脉动监测、汽车碰撞试验中的冲击力记录、工业设备的状态监测(如轴承故障诊断)以及武器系统的膛压测试。在这些场景中，传感器不仅需要快速响应，还需耐受极端环境(如高温、强电磁干扰)。
四、技术发展趋势
随着新材料与信号处理技术的突破，应变式与压电式传感器都在向智能化、集成化方向发展。应变式传感器普遍配备数字补偿芯片，自动校准非线性误差和温度漂移。压电传感器则开始集成嵌入式电荷-电压转换电路，降低对外部放大器的依赖。
应变式与压电式传感器各有千秋，选择哪种技术路线取决于具体的测量需求、环境条件及成本约束。应变式传感器以其广泛的测量范围、高稳定性和经济性，在静态及低频动态测量中占据优势。而压电式传感器则以其卓越的动态响应特性和抗电磁干扰能力，在高频动态测量领域独树一帜。
