什么是压力传感器(压力传感器的工作原理)

作者:Dytran传感器 发布时间:2022-10-25 15:57 浏览次数:
转化条

压力传感器是工业实践中常用的一种传感器,广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、等众多行业。那么,什么是压力传感器呢?下面我们就来介绍。

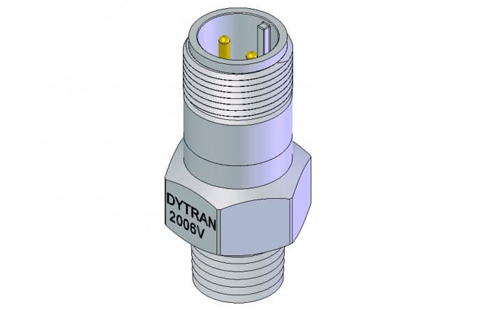

Dytran 2006系列压力传感器


什么是压力传感器?


1、压力作为测量量的定义:压力被定义为液体或气体在表面上施加的力,通常以每单位表面积的力单位测量。常见的单位是帕斯卡(Pa),酒吧(酒吧),N / mm2或psi(磅每平方英寸)。


2、传感器的定义:传感器是一种测量物理量并将其转换为信号的设备。例如,数量可以是温度,长度,力,或者 - 当然 - 压力。在大多数情况下,信号是电子的,但也可以是光学的。


3、压力传感器的定义:因此,压力传感器是由压敏元件组成的仪器,用于确定施加到传感器上的实际压力(使用不同的工作原理)和一些组件将此信息转换为输出信号。


压力传感器的工作原理:


1、基于应变片的压力传感器


使用压敏元件,其中金属应变片通过溅射粘合或施加薄膜应变片。该测量元件可以是隔膜或用于金属箔测量仪的罐式测量体也可以使用。这种整体式罐式设计的最大优点是提高了刚性,并且能够测量高达15,000 bar的最高压力。电气连接通常通过惠斯通电桥完成。


2、电容式压力传感器


使用压力腔和隔膜来产生可变电容器。当施加压力时,隔膜变形,电容相应减小。这种容量的变化可以通过电测量,然后根据施加的压力进行设置。这些传感器仅限于大约 40 bar 的低压。


3、压阻式压力传感器


由膜片(主要由硅制成)和集成应变片组成,用于检测施加压力引起的应变。这些应变片通常配置在惠斯通电桥电路中,以降低灵敏度并增加输出。由于所使用的材料,压力限制在1,000 bar左右。
