压力传感器类型及工作原理

作者:Dytran传感器 发布时间:2022-01-13 16:51 浏览次数:

压力传感器(Pressure Transducer)是能感受压力信号,并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。那么,压力传感器都有哪些类型呢?原理是什么呢?下面小编就来介绍。

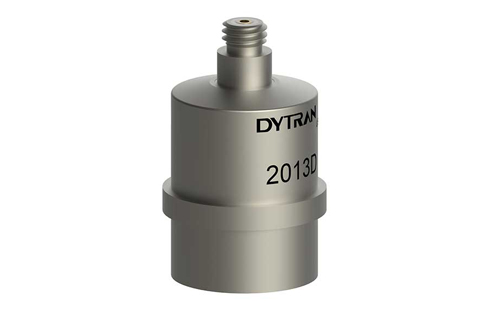

Dytran 2013D IEPE型压力传感器

Dytran 2013D IEPE型压力传感器


压力传感器类型:


1、电位计压力传感器:电位式压力传感器使用波登管、胶囊或波纹管驱动刮水器臂,提供相对航向压力测量。


2、感应式压力传感器:电感式压力传感器使用线性可变差动变压器(LVDT)来改变发生在变压器初级和次级线圈之间的感应耦合程度。


3、电容式压力传感器:电容式压力传感器使用膜片,膜片被施加的压力偏转,从而导致电容值的变化,然后可以校准,以提供压力读数。


4、压电压力传感器:压电压力传感器依靠陶瓷或金属化石英等材料在受到机械应力时产生电势的能力。


5、应变片压力传感器:应变式压力传感器依赖于测量硅等材料在受到机械应力时电阻的变化,这种变化被称为压阻效应。


6、可变磁阻压力传感器:利用包含在磁路中的膜片。当压力施加到传感器上时,膜片的偏转引起电路的磁阻变化,这种变化可以被测量并用作施加压力的指示器。

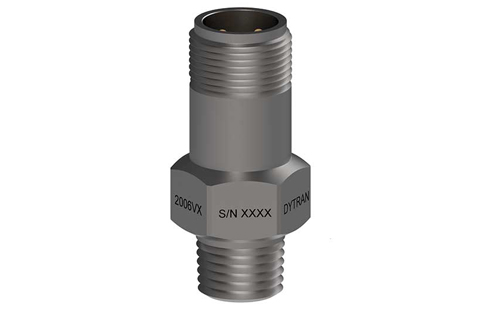

Dytran 2006V系列 IEPE型压力传感器

Dytran 2006V系列 IEPE型压力传感器


压力传感器工作原理:


1、陶瓷压力传感器的工作原理


这种压力传感器应用了惠斯通电桥的原理,将产生的压力作用在了陶瓷膜片的前面,让它产生了微小的形变,产生了电桥,并且由于压阻效应,产生了相对应的电信号。这种电压信号可以和应变式传感器相互兼容。


2、扩散硅压力传感器的工作原理


这种传感器也是应用了压阻原理的效应,在传感器的测压敏感元件上,被测介质的压力使得膜片产生了相对应的微小位移,让传感器的电阻也产生了一定的变化,然后用有关的电子线路检测到了这种变化后,就能输出这种标准的电量信号了。


3、蓝宝石压力传感器工作原理


这种压力传感器具有与众不同的计量特性,他采用了硅-蓝宝石作为了压力敏感元件,原理是压力应变电阻式的工作原理。硅-蓝宝石是一种半导体,它对温度的敏感程度并不好,但是他的抗击辐射能力很强,这种工作原理应用的也较为广泛。
