力传感器灵敏度怎么调？找准参数实现测量精准度最优

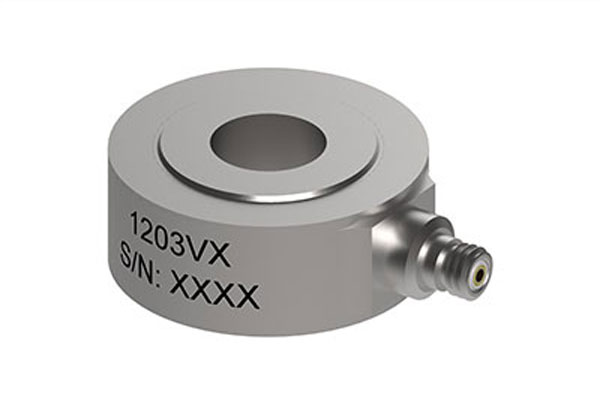

力传感器作为工业自动化、精密测量、智能设备等领域的核心感知元件，其灵敏度直接决定测量数据的可靠性与准确性。灵敏度调节并非简单的参数微调，而是结合传感器类型、应用场景、环境条件的系统性操作，核心是通过精准把控关键参数，建立输入力与输出信号的稳定对应关系，从而实现测量精准度的最优状态。本文将从基础认知、调节前提、具体方法、注意事项、常见问题排查等方面，详细拆解力传感器灵敏度的调节逻辑与实操步骤，兼顾专业性与实用性，帮助相关从业者快速掌握调节技巧，规避常见误区。

一、力传感器灵敏度基础认知

在开展灵敏度调节前，需先明确力传感器灵敏度的核心定义、影响因素及调节核心目标，避免因认知偏差导致调节失误，为后续操作奠定基础。

1.1 灵敏度核心定义

力传感器的灵敏度，本质是输入力的变化量与输出信号变化量的比值，通俗来说，就是传感器对力的“感知敏锐度”——灵敏度越高，微小的力变化就能引发更明显的输出信号变化，对微弱力的检测能力越强；灵敏度越低，对力变化的响应越平缓，更适合测量较大范围的力值。

与灵敏度密切相关的两个概念的是测量精度与量程，三者相互关联、相互制约：灵敏度过高可能导致信号易受干扰，反而降低测量稳定性；灵敏度过低则会导致测量分辨率不足，无法捕捉细微力变化；而量程的选择的会直接决定灵敏度的调节范围，需根据实际测量需求平衡三者关系。

1.2 灵敏度的影响因素

力传感器的灵敏度并非固定不变，受自身结构、外部环境、使用工况等多种因素影响，这些因素也是后续调节过程中需要重点规避或补偿的对象。

1.2.1 自身结构因素

传感器自身的核心部件特性，是决定灵敏度基准的关键。弹性体作为力的承载与传递部件，其材料特性、结构设计直接影响力-电转换效率，例如弹性体材料的刚度越小，相同力作用下产生的形变越大，灵敏度越高；应变片（若为应变式传感器）的粘贴位置、粘贴工艺偏差，会导致应变分布不均，进而影响灵敏度的稳定性；电极面积、层数等设计参数，也会改变信号捕获能力，间接影响力灵敏度。

此外，传感器内部的信号调理电路（放大、滤波、模数转换模块）性能，也会影响力灵敏度的表现，电路增益不稳定、滤波参数不当，会放大原始信号的微小偏差，导致灵敏度出现漂移。

1.2.2 外部环境因素

外部环境是导致灵敏度偏差的主要诱因，也是调节过程中需要重点应对的问题。温度波动会改变弹性体、应变片等材料的电阻率，导致温度漂移，进而引起灵敏度变化；湿度过高可能导致内部电路受潮、绝缘性能下降，甚至出现短路，干扰信号输出；电磁场干扰会在输出信号中叠加噪声，导致信号波动，影响灵敏度的准确性；振动则会传递额外的力干扰，导致传感器误响应，破坏灵敏度与力变化的对应关系。

1.2.3 使用工况因素

实际使用过程中的安装方式、受力状态、负载类型，都会影响力传感器的灵敏度表现。安装面不平整、螺栓拧紧力矩不均匀，会导致传感器受力不均，破坏力的传递路径，导致灵敏度偏差；非轴向负载（侧向力、弯矩）会使传感器产生非预期应变，引发灵敏度误差；动态测量中，力的变化速度、频率超出传感器的响应范围，会导致灵敏度无法跟上力变化节奏，出现测量失真；长期使用导致的材料老化、部件磨损，也会使灵敏度逐渐下降，出现漂移现象。

1.3 灵敏度调节的核心目标

灵敏度调节的核心目标，并非追求“越高越好”，而是实现“精准匹配”——让传感器的灵敏度与实际测量需求、使用环境、负载类型相适配，确保在测量范围内，输入力与输出信号呈现稳定的线性关系，同时兼顾测量分辨率与稳定性，最大限度降低误差，实现测量精准度的最优。

具体来说，调节目标包括三个方面：一是消除灵敏度偏差，确保传感器实际灵敏度与标称灵敏度的偏差在可接受范围内；二是抑制外部干扰，减少环境、安装、负载等因素对灵敏度的影响，确保灵敏度稳定；三是优化线性关系，降低非线性误差，让输出信号能够真实、准确地反映输入力的变化。

二、力传感器灵敏度调节前的准备工作

灵敏度调节并非盲目操作，需在调节前做好充分准备，明确调节边界、排查潜在干扰、准备适配工具，才能确保调节过程顺利、调节结果可靠，避免因准备不足导致调节失误，甚至损坏传感器。

2.1 明确调节边界与前提条件

调节前需先明确传感器的基本参数与调节边界，避免超出合理范围导致传感器损坏，同时确定调节的前提条件，确保调节环境、设备状态符合要求。

2.1.1 确认传感器基本参数

首先需查阅传感器的技术规格书，明确其标称灵敏度、量程、输出信号类型（电压、电流、频率等）、供电电压、工作温度范围等核心参数，了解传感器的灵敏度可调范围——不同类型、不同规格的传感器，灵敏度调节方式与可调区间存在差异，不可盲目照搬其他传感器的调节方法。

例如，应变式力传感器的灵敏度通常以mV/V为单位，其调节主要围绕信号放大倍数、桥路平衡展开；压电式力传感器灵敏度较高，调节重点在于信号滤波与温度补偿；电容式力传感器则需重点调节电极间距相关参数，确保电容变化与力变化的线性对应。

2.1.2 明确测量需求与调节标准

结合实际应用场景，明确测量的力值范围、精度要求、响应速度要求，确定灵敏度的调节标准。例如，精密实验室测量微小力时，需要较高的灵敏度以保证分辨率；工业机械臂受力测量时，环境振动较大，需适当降低灵敏度以保证稳定性；动态力测量（如冲击、振动）时，需兼顾灵敏度与响应速度，避免出现信号失真。

同时，需明确调节后的验收标准——即灵敏度偏差、线性误差、零点漂移等指标需控制在何种范围内，确保调节结果能够满足实际使用需求。

2.1.3 确认调节环境条件

调节环境需符合传感器的工作要求，优先选择恒温、恒湿、无电磁干扰、无振动的环境，避免环境因素干扰调节结果。若无法达到理想环境，需在调节过程中采取相应的屏蔽、隔振、温度控制措施，同时在后续补偿环节针对性消除环境带来的偏差。

例如，调节时应远离高压线路、变压器等强电磁辐射源，避免电磁场干扰信号输出；避免阳光直射、空调出风口直吹，确保环境温度稳定；若环境振动较大，可在校准台下方安装隔振垫，减少振动对调节过程的影响。

2.2 工具与设备准备

根据传感器类型与调节方式，准备适配的工具与设备，确保调节过程能够顺利开展，同时保证调节精度。

2.2.1 基础工具准备

基础工具主要包括用于拆卸、安装传感器的扳手、螺丝刀、夹具等，需确保工具精度符合要求，避免因工具损坏导致传感器安装偏差。同时，需准备清洁工具（如无尘布、酒精），用于清洁传感器的安装面、连接接口，避免灰尘、污渍影响力的传递与信号连接。

2.2.2 校准与测量设备准备

校准设备是确保灵敏度调节准确的核心，需根据传感器的量程与精度要求，选择合适的标准力源、数据采集设备。标准力源用于提供已知的标准力值，其精度等级应高于被调节传感器的精度等级，常见的标准力源包括静重式、杠杆式、液压式等；数据采集设备用于接收、记录传感器的输出信号，需确保其采样速率、测量精度能够满足调节需求，同时与传感器的输出信号类型适配。

此外，根据调节需求，还可能需要准备稳压电源（确保传感器与采集设备供电稳定）、温度测量仪器（监测环境温度，用于温度补偿调节）、电磁场测量仪器（检测环境电磁干扰强度）等辅助设备。

2.2.3 辅助配件准备

根据传感器的安装与调节需求，准备适配的屏蔽线缆、隔振垫、密封件等辅助配件。屏蔽线缆用于减少信号传输过程中的电磁干扰；隔振垫用于降低振动对传感器的影响；密封件用于保护传感器内部电路，避免湿度、灰尘侵入，确保灵敏度稳定。

2.3 传感器与设备状态检查

调节前需对传感器、校准设备、连接线路进行全面检查，排除设备故障、连接问题等潜在隐患，确保所有设备处于正常工作状态，避免因设备问题导致调节结果失真。

2.3.1 传感器状态检查

首先对传感器进行外观检查，观察外壳是否有破损、变形、裂纹等缺陷，连接线缆是否牢固、无破损，线缆接头是否完好、无氧化，安装接口是否完好、无锈蚀。若发现外观缺陷，应先进行维修或更换，再开展调节工作。

其次，对传感器进行通电检查，将传感器与数据采集设备、稳压电源连接，观察零点输出是否稳定，是否存在无输出、信号波动过大等异常情况。若出现异常，需排查连接线路、供电设备或传感器本身的故障，待故障排除后再进行调节。

此外，可查阅传感器的使用记录、维修记录，了解其使用频率、使用环境、以往校准情况，若传感器存在频繁维修、灵敏度漂移严重等情况，需在调节过程中重点关注，必要时增加校准点。

2.3.2 校准与测量设备状态检查

检查标准力源的校准证书，确保其在有效校准周期内，同时对标准力源进行预热、调试，确保其输出力值稳定、准确。检查数据采集设备的校准证书，确认其处于有效状态，检查连接端口是否完好、连接线是否牢固，对设备进行初始化设置，根据传感器参数设置合适的采样速率、放大倍数等参数。

检查稳压电源的输出电压是否稳定，避免电压波动影响传感器与采集设备的工作状态；检查辅助设备（如温度测量仪器、电磁场测量仪器）是否正常工作，确保测量数据准确。

2.3.3 连接线路检查

检查传感器与数据采集设备、稳压电源之间的连接线路，确保线路连接牢固、无松动，线缆走向合理，避免线缆被挤压、拉扯。对于需要屏蔽的线路，确保屏蔽层接地良好，减少电磁干扰；检查线路是否存在破损、短路等问题，若有破损需及时更换，避免信号传输异常。

三、力传感器灵敏度核心调节方法（分类型实操）

不同类型的力传感器，其工作原理、结构设计存在差异，灵敏度调节方法也有所不同。常见的力传感器主要包括应变式、压电式、电容式、电磁式四类，以下针对每类传感器，详细拆解灵敏度的具体调节步骤，兼顾通用性与实操性，确保从业者能够根据自身使用的传感器类型，精准开展调节工作。

3.1 应变式力传感器灵敏度调节（最常用类型）

应变式力传感器依靠应变效应工作，核心是通过测量弹性体受力后的形变，转化为电阻变化，再通过桥路转换为电信号，其灵敏度调节主要围绕桥路平衡、信号放大、零点校准、补偿调节四个核心环节展开，操作相对简单，适配场景广泛。

3.1.1 桥路平衡调节（基础调节）

应变式力传感器内部通常采用惠斯通电桥结构，桥路平衡是确保灵敏度准确的基础——桥路不平衡会导致零点偏移，进而干扰灵敏度调节，甚至出现测量误差。

3.1.1.1 调节原理

惠斯通电桥由四个应变片组成，当传感器未受力时，四个应变片的电阻值相等，桥路输出为零（理想状态）；若桥路不平衡，未受力时也会有输出信号，导致零点偏移，进而影响力灵敏度的准确性。桥路平衡调节的核心，是通过调节桥臂电阻，使未受力时桥路输出信号趋近于零，消除零点偏移对灵敏度的影响。

3.1.1.2 具体操作步骤

第一步，将传感器处于无负载状态，接通供电电源与数据采集设备，预热一段时间（通常5-10分钟），确保传感器与设备工作稳定。

第二步，观察数据采集设备的输出信号，若输出信号不为零，且波动在可接受范围内，进入桥路平衡调节环节；若信号波动过大，需先排查供电、连接线路等问题，再进行调节。

第三步，找到传感器上的桥路平衡调节旋钮（通常为小型电位器），使用专用螺丝刀缓慢调节旋钮，同时观察数据采集设备的输出信号，直至输出信号趋近于零（或达到设备说明书规定的零点误差范围）。

第四步，调节完成后，保持传感器无负载状态，观察输出信号是否稳定，若稳定则桥路平衡调节完成；若仍有波动，需重复调节，直至信号稳定。

3.1.1.3 注意事项

调节时动作要缓慢，避免用力过猛损坏调节旋钮；调节过程中需保持环境稳定，避免温度、振动等因素干扰；若调节旋钮调节至极限位置，输出信号仍无法趋近于零，可能是应变片损坏、桥路故障，需排查传感器本身问题。

3.1.2 信号放大倍数调节（核心调节）

应变式力传感器的原始输出信号通常较为微弱，需通过内部或外部放大电路进行信号增强，放大倍数的调整直接影响力灵敏度的表现——放大倍数越大，灵敏度越高，反之则越低。信号放大倍数调节是应变式传感器灵敏度调节的核心环节，需结合测量需求精准把控。

3.1.2.1 调节原理

信号放大电路的核心作用是将传感器输出的微弱电信号（通常为毫伏级）放大为可采集、可处理的信号（通常为伏级），放大倍数由电路中的放大模块参数决定。调节放大倍数，本质是改变放大模块的增益，从而改变输入力变化与输出信号变化的比值，实现灵敏度的调节。

3.1.2.2 具体操作步骤

第一步，完成桥路平衡调节后，保持传感器无负载状态，记录此时数据采集设备的零点输出信号值，作为后续调节的基准。

第二步，根据传感器的标称灵敏度与测量需求，确定目标放大倍数。例如，若传感器标称灵敏度为2mV/V，供电电压为10V，原始最大输出信号为20mV，若需要将最大输出信号放大至10V，则放大倍数需调节为500倍。

第三步，找到信号放大模块的放大倍数调节旋钮（或调节端子），若为旋钮式，缓慢旋转旋钮，同时观察数据采集设备的输出信号；若为端子式，通过调整端子之间的连接方式（如改变电阻阻值），调整放大倍数。

第四步，施加一个已知的标准力值（由标准力源提供），记录此时的输出信号值，计算实际灵敏度（输出信号变化量/输入力变化量），与目标灵敏度进行对比。

第五步，根据对比结果，微调放大倍数：若实际灵敏度低于目标值，增大放大倍数；若实际灵敏度高于目标值，减小放大倍数，重复施加标准力、记录信号、微调放大倍数的步骤，直至实际灵敏度与目标灵敏度偏差在可接受范围内。

3.1.2.3 注意事项

放大倍数不可过大，否则会放大信号中的噪声，导致输出信号波动，降低测量稳定性；也不可过小，否则会导致灵敏度不足，无法捕捉细微力变化；调节过程中，需多次施加不同的标准力值，验证灵敏度的线性性，避免出现非线性误差；若放大后信号出现失真，需排查放大电路故障或传感器本身问题。

3.1.3 零点校准调节（辅助调节）

零点校准是灵敏度调节的辅助环节，核心是消除传感器在无负载状态下的零点偏移，确保灵敏度调节的准确性。即使完成了桥路平衡调节，在放大倍数调整后，零点可能会发生偏移，需重新进行零点校准。

3.1.3.1 具体操作步骤

第一步，完成放大倍数调节后，将传感器恢复至无负载状态，观察数据采集设备的输出信号，记录此时的零点信号值。

第二步，若零点信号值超出设备说明书规定的误差范围，找到零点校准调节旋钮（或通过数据采集软件进行零点校准），缓慢调节旋钮，或在软件中点击“零点校准”按钮，直至输出信号趋近于零。

第三步，校准完成后，施加少量标准力，观察输出信号是否正常变化，若信号变化与力变化呈线性关系，且零点无明显偏移，则零点校准完成；若零点仍有偏移，需重复校准步骤。

3.1.4 补偿参数调节（稳定性调节）

应变式力传感器易受温度、湿度等环境因素影响，出现灵敏度漂移，补偿参数调节的核心是通过针对性的补偿措施，抵消环境因素对灵敏度的影响，确保灵敏度的长期稳定性。

3.1.4.1 温度补偿调节

温度是导致灵敏度漂移的主要因素，温度补偿调节主要有两种方式：内置温度补偿与外部温度补偿。

内置温度补偿：部分传感器内部已集成温度补偿元件（如补偿电阻），调节时只需确保补偿元件与传感器核心部件接触良好，无需额外操作；若补偿效果不佳，可检查补偿元件是否损坏，必要时更换补偿元件。

外部温度补偿：对于未集成内置补偿元件的传感器，可通过外部温度补偿电路或数据采集软件进行补偿。调节时，先测量环境温度，记录不同温度下传感器的灵敏度变化，建立温度-灵敏度模型，再通过调节补偿电路的电阻值，或在软件中设置温度补偿参数，抵消温度对灵敏度的影响。

3.1.4.2 湿度与电磁干扰补偿调节

湿度补偿主要通过密封防护实现，调节前需检查传感器的密封件是否完好，若密封件老化、破损，需及时更换，确保传感器内部电路不受湿度影响；同时，可在传感器周围放置干燥剂，降低环境湿度对灵敏度的干扰。

电磁干扰补偿主要通过屏蔽措施实现，确保传感器的屏蔽层接地良好，使用屏蔽线缆连接传感器与数据采集设备，远离强电磁辐射源；若仍存在电磁干扰，可在信号放大电路中增加滤波模块，滤除干扰信号。

3.2 压电式力传感器灵敏度调节

压电式力传感器利用压电效应工作，核心是通过压电材料受力后产生的电荷（电压），转化为输出信号，其灵敏度较高，主要适用于动态力测量（如冲击、振动），灵敏度调节重点在于信号滤波、电荷放大、温度补偿，兼顾灵敏度与信号稳定性。

3.2.1 电荷放大倍数调节（核心环节）

压电式传感器输出的原始信号为电荷信号，通常较为微弱，需通过电荷放大器将电荷信号转换为电压信号，并进行放大，放大倍数的调整直接影响力传感器的灵敏度。

3.2.1.1 调节原理

电荷放大器的核心作用是将压电材料产生的微弱电荷转换为稳定的电压信号，其放大倍数由反馈电容、反馈电阻的参数决定。调节放大倍数，本质是改变反馈电容、反馈电阻的阻值，从而改变电荷与电压的转换比例，实现灵敏度的调节。

3.2.1.2 具体操作步骤

第一步，将压电式传感器与电荷放大器、数据采集设备连接，接通供电电源，预热一段时间，确保设备工作稳定；将传感器处于无负载状态，观察电荷放大器的输出信号，确保无明显异常。

第二步，根据传感器的标称灵敏度与测量需求，确定目标放大倍数。例如，若传感器标称灵敏度为10pC/N，目标输出电压为10V对应1000N的力，则需要将电荷信号放大至10mV/pC，即放大倍数调节为10mV/pC。

第三步，找到电荷放大器上的放大倍数调节旋钮（或调节菜单），缓慢调节旋钮，或在菜单中设置放大倍数参数，同时观察数据采集设备的输出信号。

第四步，通过标准力源施加一个已知的动态力值，记录此时的数据采集设备输出信号值，计算实际灵敏度，与目标灵敏度进行对比。

第五步，根据对比结果，微调放大倍数：若实际灵敏度低于目标值，增大放大倍数；若实际灵敏度高于目标值，减小放大倍数，重复施加动态力、记录信号、微调放大倍数的步骤，直至实际灵敏度与目标灵敏度偏差在可接受范围内。

3.2.1.3 注意事项

压电式传感器的电荷信号易受泄漏影响，调节过程中需确保传感器与电荷放大器的连接线路牢固、绝缘良好，避免电荷泄漏导致信号失真；放大倍数调节需与动态力的频率相适配，避免放大倍数过大导致高频信号失真；调节完成后，需验证不同频率、不同幅值的动态力下，灵敏度的稳定性。

3.2.2 信号滤波调节（抗干扰调节）

压电式传感器灵敏度较高，易受外界噪声、振动等干扰，导致输出信号波动，信号滤波调节的核心是滤除干扰信号，保留有效信号，确保灵敏度的准确性与稳定性。

3.2.2.1 调节原理

信号滤波通过滤波电路（低通、高通、带通滤波器），滤除特定频段的干扰信号。例如，低通滤波器可滤除高频噪声，高通滤波器可滤除低频漂移，带通滤波器可只保留与测量力频率匹配的信号，从而减少干扰对灵敏度的影响。

3.2.2.2 具体操作步骤

第一步，完成电荷放大倍数调节后，施加一个已知的动态力值，观察数据采集设备的输出信号，若信号存在明显波动、杂波，说明存在干扰信号，需进行滤波调节。

第二步，根据测量力的频率范围，确定滤波类型与滤波频率。例如，测量低频动态力（如小于100Hz）时，可选用低通滤波器，设置滤波频率为150Hz，滤除高频噪声；测量特定频率的动态力时，可选用带通滤波器，设置滤波频率范围与测量力频率匹配。

第三步，找到电荷放大器或数据采集设备上的滤波调节旋钮（或菜单），设置滤波类型与滤波频率，同时观察输出信号，直至杂波消失、信号稳定。

第四步，验证滤波效果：施加不同频率、不同幅值的动态力，观察输出信号是否稳定，是否能够准确反映力的变化，若信号稳定且无明显失真，则滤波调节完成。

3.2.3 温度补偿调节（稳定性调节）

压电材料的压电效应受温度影响较大，温度变化会导致压电系数变化，进而引起灵敏度漂移，温度补偿调节的核心是抵消温度对压电系数的影响，确保灵敏度的稳定性。

3.2.3.1 具体操作步骤

第一步，将传感器放置在不同温度环境下（覆盖实际使用的温度范围），在每个温度点，通过标准力源施加已知力值，记录输出信号值，计算不同温度下的灵敏度。

第二步，根据记录的数据，建立温度-灵敏度关系曲线，确定不同温度下的灵敏度偏差。

第三步，通过电荷放大器的温度补偿旋钮，或数据采集软件的温度补偿功能，针对不同温度点设置补偿参数，抵消温度引起的灵敏度偏差。例如，在温度升高导致灵敏度下降时，适当增大放大倍数，补偿灵敏度损失。

第四步，在不同温度环境下，重复施加标准力，验证补偿效果，直至不同温度下的灵敏度偏差在可接受范围内。

3.3 电容式力传感器灵敏度调节

电容式力传感器通过测量电容变化感知力的变化，核心是利用电极板间距变化导致的电容变化，转化为输出信号，其稳定性好、抗干扰能力强，适用于微小力测量，灵敏度调节重点在于电极间距调节、电容放大调节、线性校正。

3.3.1 电极间距调节（基础调节）

电容式传感器的电容值与电极板间距成反比，电极间距的大小直接影响力灵敏度——间距越小，相同力作用下的电容变化越大，灵敏度越高；间距越大，灵敏度越低。电极间距调节是电容式传感器灵敏度调节的基础环节。

3.3.1.1 调节原理

电容式传感器的核心结构为平行板电容器，当外力作用于弹性膜片时，膜片发生形变，改变两个电极板之间的间距，进而改变电容值。调节电极间距，本质是改变电容变化与力变化的比例，从而实现灵敏度的调节。

3.3.1.2 具体操作步骤

第一步，将电容式传感器与电容放大器、数据采集设备连接，接通供电电源，预热一段时间，确保设备工作稳定；将传感器处于无负载状态，观察输出信号，确保无明显异常。

第二步，找到传感器上的电极间距调节机构（通常为调节螺丝），使用专用螺丝刀缓慢调节螺丝，改变电极板之间的间距，同时观察数据采集设备的输出信号。

第三步，施加一个已知的微小标准力值，记录此时的输出信号值，计算实际灵敏度，与目标灵敏度进行对比。

第四步，根据对比结果，微调电极间距：若实际灵敏度低于目标值，减小电极间距；若实际灵敏度高于目标值，增大地极间距，重复施加标准力、记录信号、微调间距的步骤，直至实际灵敏度与目标灵敏度偏差在可接受范围内。

3.3.1.3 注意事项

电极间距调节需缓慢、精准，避免间距过小导致电极板接触短路，或间距过大导致灵敏度不足；调节过程中需保持电极板清洁，避免灰尘、污渍影响电容变化；调节完成后，需固定调节机构，防止使用过程中间距发生变化。

3.3.2 电容放大调节（核心调节）

电容式传感器的电容变化量通常较小，需通过电容放大器将电容变化转换为电压或电流信号，并进行放大，放大倍数的调整直接影响力灵敏度的表现。

3.3.2.1 调节原理

电容放大器的核心作用是将微小的电容变化转换为可采集、可处理的电信号，其放大倍数由放大电路的增益参数决定。调节放大倍数，本质是改变放大电路的增益，从而改变电容变化与输出信号变化的比值，实现灵敏度的调节。

3.3.2.2 具体操作步骤

第一步，完成电极间距调节后，保持传感器无负载状态，记录此时数据采集设备的零点输出信号值。

第二步，根据传感器的标称灵敏度与测量需求，确定目标放大倍数。例如，若传感器的电容变化量为1pF对应1N的力，目标输出电压为1V对应1N的力，则需要将电容信号放大至1V/pF，即放大倍数调节为1V/pF。

第三步，找到电容放大器上的放大倍数调节旋钮（或菜单），缓慢调节旋钮，或在菜单中设置放大倍数参数，同时观察数据采集设备的输出信号。

第四步，施加不同的标准力值，记录输出信号值，验证灵敏度的线性性，若输出信号与力变化呈线性关系，且实际灵敏度与目标灵敏度偏差在可接受范围内，则放大调节完成；若存在非线性误差，需进行线性校正。

3.3.3 线性校正调节（精度调节）

电容式传感器的电容变化与电极间距变化并非完全线性，尤其是在电极间距变化较大时，会出现非线性误差，影响灵敏度的准确性，线性校正调节的核心是降低非线性误差，确保灵敏度的均匀性。

3.3.3.1 具体操作步骤

第一步，通过标准力源，在传感器的测量范围内，均匀选取多个校准点（通常5-7个），依次施加标准力值，记录每个校准点的输出信号值。

第二步，根据记录的数据，绘制力-输出信号关系曲线，观察曲线的线性程度，确定非线性误差的大小与分布。

第三步，通过电容放大器的线性校正旋钮，或数据采集软件的线性校正功能，对非线性误差进行校正。例如，采用多项式拟合的方式，对输出信号进行修正，使力-输出信号关系曲线趋近于直线。

第四步，校正完成后，重新施加各个校准点的标准力，记录输出信号值，验证线性误差是否控制在可接受范围内，若仍有偏差，重复校正步骤。

3.4 电磁式力传感器灵敏度调节

电磁式力传感器利用电磁感应原理工作，核心是通过力作用下的磁场变化，转化为输出信号，其测量范围大、耐高温，适用于重型机械、高温环境，灵敏度调节重点在于线圈电感调节、磁场强度调节、信号放大调节。

3.4.1 线圈电感调节（基础调节）

电磁式传感器的核心部件为线圈与铁芯，线圈电感的大小直接影响力灵敏度——电感变化量越大，相同力作用下的输出信号变化越大，灵敏度越高。线圈电感调节的核心是改变线圈与铁芯的相对位置，从而改变电感变化与力变化的比例。

3.4.1.1 调节原理

当外力作用于传感器时，铁芯会发生位移，改变线圈与铁芯之间的气隙大小，进而改变线圈的电感值。气隙越小，线圈电感越大，电感变化量与力变化的比值越大，灵敏度越高；气隙越大，灵敏度越低。调节线圈与铁芯的相对位置，本质是改变气隙大小，实现灵敏度的调节。

3.4.1.2 具体操作步骤

第一步，将电磁式传感器与电感放大器、数据采集设备连接，接通供电电源，预热一段时间，确保设备工作稳定；将传感器处于无负载状态，观察输出信号，确保无明显异常。

第二步，找到传感器上的线圈电感调节机构（通常为调节螺母），使用专用扳手缓慢调节螺母，改变线圈与铁芯的相对位置，进而改变气隙大小，同时观察数据采集设备的输出信号。

第三步，施加一个已知的标准力值，记录此时的输出信号值，计算实际灵敏度，与目标灵敏度进行对比。

第四步，根据对比结果，微调线圈与铁芯的相对位置：若实际灵敏度低于目标值，减小气隙（拉近线圈与铁芯的距离）；若实际灵敏度高于目标值，增大气隙（拉远线圈与铁芯的距离），重复施加标准力、记录信号、微调位置的步骤，直至实际灵敏度与目标灵敏度偏差在可接受范围内。

3.4.1.3 注意事项

调节过程中需确保线圈与铁芯无碰撞、无磨损，避免损坏传感器；气隙调节需精准，避免气隙过小导致线圈与铁芯接触，或气隙过大导致灵敏度不足；调节完成后，需固定调节机构，防止使用过程中位置发生变化。

3.4.2 磁场强度调节（辅助调节）

磁场强度是影响力电磁式传感器灵敏度的重要因素，磁场强度越大，相同电感变化量对应的输出信号变化越大，灵敏度越高。磁场强度调节主要通过调整励磁电流实现。

3.4.2.1 具体操作步骤

第一步，完成线圈电感调节后，保持传感器无负载状态，记录此时的数据采集设备输出信号值。

第二步，找到励磁电流调节旋钮（通常在电感放大器上），缓慢调节旋钮，改变励磁电流的大小，同时观察输出信号的变化——励磁电流增大，磁场强度增强，输出信号增大；励磁电流减小，磁场强度减弱，输出信号减小。

第三步，施加一个已知的标准力值，记录此时的输出信号值，计算实际灵敏度，与目标灵敏度进行对比。

第四步，根据对比结果，微调励磁电流：若实际灵敏度低于目标值，增大励磁电流；若实际灵敏度高于目标值，减小励磁电流，重复施加标准力、记录信号、微调电流的步骤，直至实际灵敏度与目标灵敏度偏差在可接受范围内。

3.4.3 信号放大调节（核心调节）

电磁式传感器的输出信号通常较为微弱，需通过电感放大器将电感变化转换为电压或电流信号，并进行放大，放大倍数的调整直接影响力灵敏度的表现。

3.4.3.1 具体操作步骤

第一步，完成线圈电感与磁场强度调节后，保持传感器无负载状态，记录零点输出信号值。

第二步，根据传感器的标称灵敏度与测量需求，确定目标放大倍数，通过电感放大器的放大倍数调节旋钮，设置放大倍数参数。

第三步，施加不同的标准力值，记录输出信号值，验证灵敏度的线性性与稳定性，若输出信号与力变化呈线性关系，且信号稳定，则放大调节完成；若信号存在波动，需进行滤波调节，滤除干扰信号。

四、力传感器灵敏度调节的通用注意事项

无论哪种类型的力传感器，其灵敏度调节都需遵循一定的通用原则，规避常见误区，确保调节过程安全、调节结果可靠。以下是灵敏度调节过程中的通用注意事项，涵盖操作规范、环境控制、安全防护等方面，适用于各类力传感器的调节工作。

4.1 操作规范注意事项

规范的操作是确保灵敏度调节准确的基础，避免因操作不当导致调节失误，甚至损坏传感器或相关设备。

4.1.1 遵循调节顺序，不可颠倒

灵敏度调节需遵循“基础调节→核心调节→辅助调节→补偿调节”的顺序，不可颠倒。例如，应变式传感器需先进行桥路平衡调节，再进行信号放大调节，最后进行零点校准与补偿调节；电容式传感器需先调节电极间距，再进行电容放大调节，最后进行线性校正。颠倒调节顺序会导致调节结果失真，无法实现精准调节。

4.1.2 调节动作缓慢，避免用力过猛

调节各类旋钮、螺丝时，动作需缓慢、轻柔，避免用力过猛损坏调节机构或传感器核心部件。例如，桥路平衡旋钮、放大倍数旋钮多为精密部件，用力过猛可能导致旋钮损坏，或导致参数突变，影响调节精度；电极间距调节螺丝、线圈位置调节螺母，用力过猛可能导致电极板碰撞、线圈损坏。

4.1.3 多次校准，反复验证

灵敏度调节并非一次就能完成，需多次施加标准力，反复校准、微调，确保灵敏度的准确性与稳定性。例如，调节放大倍数后，需施加不同幅值的标准力，验证灵敏度的线性性；调节补偿参数后，需在不同环境条件下，验证灵敏度的稳定性，避免出现“单点校准合格，全量程不合格”的情况。

4.1.4 做好调节记录，便于后续维护

调节过程中，需详细记录调节步骤、调节参数、校准数据、环境条件等信息，包括调节前的参数、调节后的参数、标准力值与对应的输出信号值等。这些记录不仅便于后续查阅、维护，还能在传感器出现灵敏度漂移时，快速定位问题，减少排查时间。

4.2 环境控制注意事项

环境因素是影响力传感器灵敏度调节的重要因素，调节过程中需严格控制环境条件，避免环境干扰导致调节结果失真。

4.2.1 保持环境温度稳定

温度波动会导致传感器材料特性、电路参数发生变化，进而影响力灵敏度的调节结果。调节过程中，需将环境温度控制在传感器规定的工作温度范围内，避免阳光直射、空调出风口直吹，确保温度均匀、稳定；若环境温度无法稳定，需在调节过程中实时监测温度，在后续补偿环节针对性消除温度偏差。

4.2.2 避免电磁干扰

强电磁干扰会在传感器输出信号中叠加噪声，导致信号波动，影响灵敏度调节的准确性。调节过程中，需将传感器、校准设备、数据采集设备远离高压线路、变压器、电磁焊机等强电磁辐射源；使用屏蔽线缆连接设备，确保屏蔽层接地良好；若仍存在电磁干扰，可采取屏蔽罩、滤波等措施，滤除干扰信号。

4.2.3 减少振动与湿度干扰

振动会传递额外的力干扰，导致传感器误响应，破坏灵敏度与力变化的对应关系；湿度过高会导致传感器内部电路受潮、绝缘性能下降，影响信号输出。调节过程中，需将传感器放置在无振动、低湿度的环境中，若环境振动较大，可使用隔振垫、隔振平台等措施；若环境湿度过高，可使用除湿机、干燥剂等，降低环境湿度。

4.3 安全防护注意事项

调节过程中需做好安全防护，避免设备损坏、人员受伤，确保调节工作安全开展。

4.3.1 确保供电安全

接通供电电源前，需检查电源电压是否与传感器、校准设备、数据采集设备的额定电压匹配，避免电压过高或过低损坏设备；接线时需注意正负极，避免接反导致电路短路；调节过程中，若需更换设备、调整线路，需先切断电源，避免触电或设备损坏。

4.3.2 避免传感器过载

调节过程中，施加的标准力值不可超过传感器的量程，避免传感器过载导致弹性体变形、应变片损坏、压电材料失效等问题，进而影响传感器的使用寿命与灵敏度。若需测量的力值接近量程，需逐步施加力值，避免瞬间过载。

4.3.3 做好设备防护

调节过程中，需避免传感器、校准设备受到碰撞、挤压、摔落，避免损坏设备核心部件；清洁传感器时，需使用无尘布、酒精等温和的清洁工具，避免使用腐蚀性清洁剂，防止损坏传感器外壳、电极板等部件；调节完成后，需将传感器、设备整理好，妥善存放，避免灰尘、污渍、潮湿侵入。

4.4 误区规避注意事项

在灵敏度调节过程中，存在一些常见误区，若不及时规避，会导致调节结果失真，无法实现测量精准度最优，以下是需要重点规避的误区。

4.4.1 误区一：灵敏度越高越好

灵敏度并非越高越好，需结合实际测量需求、环境条件进行适配。灵敏度过高会导致传感器易受干扰，输出信号波动较大，降低测量稳定性；灵敏度过低则会导致测量分辨率不足，无法捕捉细微力变化。例如，工业机械臂受力测量时，环境振动较大，过高的灵敏度会放大振动干扰，导致测量数据失真，此时需适当降低灵敏度，保证测量稳定性。

4.4.2 误区二：忽略零点校准，只调节放大倍数

零点偏移会直接影响力灵敏度的准确性，若只调节放大倍数，忽略零点校准，会导致整个测量范围内的误差增大。例如，应变式传感器若桥路不平衡，未进行零点校准，即使放大倍数调节准确，也会出现“无负载时有输出，受力后信号偏差过大”的情况，无法实现精准测量。

4.4.3 误区三：调节后不进行验证，直接投入使用

灵敏度调节完成后，需进行多方面验证，包括不同力值、不同环境条件下的灵敏度稳定性、线性性，若不进行验证，直接投入使用，可能会出现测量误差过大、灵敏度漂移等问题。例如，压电式传感器调节完成后，若未验证不同频率动态力下的灵敏度，可能会在测量高频冲击时出现信号失真。

4.4.4 误区四：盲目照搬其他传感器的调节参数

不同类型、不同规格的力传感器，其工作原理、结构设计、标称参数存在差异，灵敏度调节参数也各不相同，盲目照搬其他传感器的调节参数，会导致调节结果失真，甚至损坏传感器。例如，将应变式传感器的放大倍数参数，直接应用到压电式传感器上，会导致信号放大过度，出现失真、过载等问题。

五、力传感器灵敏度调节常见问题及排查方法

在灵敏度调节过程中，可能会遇到各种问题，如灵敏度偏差过大、输出信号波动、调节后无效果等，若无法及时排查解决，会影响调节进度与调节效果。以下针对常见问题，分析原因并给出对应的排查方法，帮助从业者快速解决问题，顺利完成灵敏度调节。

5.1 常见问题一：灵敏度偏差过大（实际灵敏度与目标灵敏度偏差超出可接受范围）

5.1.1 常见原因

1.  放大倍数调节不当，过大或过小，导致实际灵敏度与目标灵敏度偏差较大；

2.  桥路不平衡（应变式传感器）、电极间距偏差（电容式传感器）、线圈位置偏差（电磁式传感器），导致基础参数异常，影响力灵敏度；

3.  标准力源精度不足，或施加的标准力值不准确，导致校准数据失真，影响灵敏度调节；

4.  传感器核心部件损坏，如应变片脱落、压电材料失效、线圈损坏等，导致灵敏度异常；

5.  环境因素干扰，如温度波动、电磁干扰，导致灵敏度漂移，偏差增大；

6.  连接线路接触不良，导致信号传输异常，影响灵敏度测量与调节。

5.1.2 排查方法

1.  重新检查放大倍数调节参数，结合目标灵敏度，微调放大倍数，重复校准步骤，观察灵敏度偏差是否缩小；

2.  针对传感器类型，检查基础参数：应变式传感器重新调节桥路平衡，电容式传感器微调电极间距，电磁式传感器调整线圈与铁芯位置，确保基础参数正常；

3.  检查标准力源的校准证书，确保其在有效周期内，对标准力源进行调试，验证其输出力值的准确性，若标准力源精度不足，更换合格的标准力源；

4.  检查传感器核心部件状态：应变式传感器检查应变片是否脱落、损坏，压电式传感器检查压电材料是否失效，电磁式传感器检查线圈是否损坏，若部件损坏，进行维修或更换；

5.  控制环境条件，消除温度、电磁等干扰，重新进行灵敏度调节，观察偏差是否缩小；

6.  检查连接线路，确保线路连接牢固、无松动、无破损，重新插拔线缆，或更换损坏的线缆，验证信号传输是否正常。

5.2 常见问题二：输出信号波动过大，灵敏度不稳定

5.2.1 常见原因

1.  环境干扰严重，如电磁干扰、振动、温度波动，导致信号叠加噪声，出现波动；

2.  放大倍数过大，放大了信号中的噪声，导致输出信号波动；

3.  传感器安装不牢固，或安装面不平整，导致受力不均，信号波动；

4.  传感器核心部件老化或损坏，如应变片老化、压电材料疲劳、线圈松动等，导致信号输出不稳定；

5.  供电电压不稳定，导致传感器与数据采集设备工作异常，输出信号波动；

6.  信号滤波参数不当，未有效滤除干扰信号，导致噪声叠加在有效信号中，出现波动；

7.  连接线路接触不良，或线缆破损、接地不良，导致信号传输过程中出现中断、干扰，引发信号波动。

5.2.2 排查方法

1.  排查环境干扰：将传感器、校准设备远离强电磁辐射源，检查屏蔽线缆接地是否良好，加装屏蔽罩；若环境振动较大，加装隔振垫、固定校准台；控制环境温度，避免阳光直射、空调直吹，确保温度稳定，观察信号波动是否缓解；

2.  调整放大倍数：适当减小放大倍数，避免噪声被过度放大，同时验证灵敏度是否仍能满足测量需求，若灵敏度不足，可结合滤波调节，平衡灵敏度与稳定性；

3.  检查安装状态：重新安装传感器，确保安装面平整、清洁，螺栓拧紧力矩均匀，避免传感器受力不均；若安装位置不当，调整安装角度，确保受力方向与传感器轴向一致，减少侧向力干扰；

4.  检查传感器核心部件：观察应变片是否老化、脱落，压电材料是否有裂纹、破损，线圈是否松动、损坏，若部件老化或损坏，及时维修或更换传感器；

5.  稳定供电电压：检查稳压电源输出是否稳定，若电压波动过大，更换合格的稳压电源，确保传感器与数据采集设备供电稳定，避免电压波动引发信号异常；

6.  调整滤波参数：根据测量力的频率范围，重新设置滤波类型与滤波频率，例如增加低通滤波器的滤波深度，滤除高频噪声，或调整带通滤波器的频率范围，保留有效信号，验证滤波效果；

7.  检查连接线路：逐一检查线缆连接是否牢固、无松动，线缆是否有破损、氧化，重新插拔线缆接头，更换破损的屏蔽线缆，确保线路接地良好，信号传输顺畅。

5.3 常见问题三：灵敏度调节后无效果，实际灵敏度无明显变化

5.3.1 常见原因

1.  调节参数未生效，如放大倍数旋钮调节到位但未锁定，或调节菜单设置后未保存，导致参数回弹；

2.  传感器调节机构故障，如调节旋钮卡死、调节螺丝滑丝，无法改变核心参数（如桥路电阻、电极间距）；

3.  传感器类型判断错误，采用了不适用于该传感器的调节方法，如将应变式传感器的调节方法用于压电式传感器；

4.  传感器核心部件损坏，如应变片短路、压电材料失去压电效应，导致无法响应力变化，灵敏度调节无效果；

5.  校准设备异常，如标准力源无输出、数据采集设备未正常采集信号，导致无法准确判断灵敏度变化；

6.  调节范围超出传感器可调极限，如放大倍数调节至最大仍无法达到目标灵敏度，或电极间距调节至极限仍无变化。

5.3.2 排查方法

1.  确认调节参数生效：调节完成后，锁定调节旋钮或保存调节菜单设置，重新施加标准力，观察输出信号是否变化，验证参数是否生效；若参数回弹，检查调节机构是否松动，重新调节并锁定；

2.  检查调节机构：观察调节旋钮、螺丝是否卡死、滑丝，若出现故障，维修或更换调节机构，无法维修则更换传感器；

3.  确认传感器类型：重新查阅传感器技术规格书，确认传感器类型（应变式、压电式等），采用对应类型的调节方法，避免方法误用；

4.  检查传感器核心部件：通过专业设备检测应变片、压电材料、线圈等核心部件状态，若部件损坏，及时维修或更换传感器；

5.  排查校准设备：检查标准力源是否正常输出力值，数据采集设备是否正常采集信号，若设备异常，调试或更换校准设备，重新进行调节与验证；

6.  确认调节范围：查阅传感器技术规格书，明确灵敏度可调范围，若目标灵敏度超出可调极限，更换量程、灵敏度适配的传感器，或调整测量需求，降低灵敏度要求。

5.4 常见问题四：调节后灵敏度稳定，但线性误差过大

5.4.1 常见原因

1.  未进行线性校正，或线性校正参数设置不当，导致力与输出信号的线性关系偏差较大；

2.  传感器安装受力不均，存在侧向力、弯矩，导致传感器应变分布不均，线性误差增大；

3.  标准力源施加不均匀，或校准点选取过少，导致校准数据不全面，线性拟合偏差；

4.  传感器核心部件形变异常，如弹性体疲劳、电极板变形，导致力-信号转换非线性；

5.  放大电路非线性失真，导致输出信号无法真实反映力的变化，线性误差增大。

5.4.2 排查方法

1.  重新进行线性校正：在传感器测量范围内，均匀选取5-7个校准点，施加标准力并记录输出信号，通过放大器或采集软件进行线性拟合校正，调整校正参数，验证线性误差是否缩小；

2.  调整安装状态：重新安装传感器，确保安装面平整、受力方向与传感器轴向一致，避免侧向力、弯矩干扰，拧紧螺栓时保证力矩均匀，减少受力不均；

3.  优化校准过程：确保标准力源施加均匀、稳定，增加校准点数量，覆盖整个测量量程，重新进行校准与灵敏度调节，提升线性精度；

4.  检查传感器核心部件：观察弹性体、电极板等部件是否有形变、疲劳，若部件异常，维修或更换传感器；

5.  排查放大电路：检查放大电路是否存在非线性失真，调试放大模块参数，或更换放大电路，确保信号放大过程线性稳定。

总结

力传感器灵敏度调节是实现精准测量的关键环节，核心是围绕“精准匹配”原则，结合传感器类型、测量需求、环境条件，通过系统性操作优化参数，建立输入力与输出信号的稳定线性关系。本文从基础认知出发，明确了灵敏度的定义、影响因素与调节目标，详细阐述了调节前的准备工作，分类型拆解了应变式、压电式、电容式、电磁式四种常见力传感器的灵敏度调节实操步骤，总结了通用注意事项与常见问题排查方法，形成了“认知-准备-操作-规避-排查”的完整调节体系。

需重点关注的是，灵敏度调节并非“越高越好”，而是要平衡灵敏度、测量精度与稳定性，规避“忽略零点校准”“盲目照搬参数”等常见误区；不同类型传感器的调节重点不同，需针对性把控核心环节——应变式重点关注桥路平衡与放大倍数，压电式重点关注滤波与温度补偿，电容式重点关注电极间距与线性校正，电磁式重点关注线圈电感与磁场强度。

实际调节过程中，需遵循规范操作流程，做好环境控制与安全防护，多次校准验证，同时做好调节记录，便于后续维护与问题排查。若遇到灵敏度偏差、信号波动等问题，可对照本文常见问题排查方法，精准定位原因、快速解决，确保传感器处于最优工作状态，为工业自动化、精密测量等领域提供可靠的测量数据支撑。
