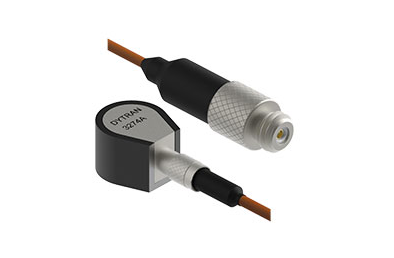

从频响曲线到信噪比：振动传感器选型核心技术参数解析
核心要点摘要
振动传感器选型需破解频响与信噪比的核心矛盾。频响曲线决定有效监测带宽（±10%幅值波动区间），冲击测量要求谐振频率＞10倍信号上限；信噪比受本底噪声与环境干扰制约，工业现场需满足SNR＞40dB。科学选型需通过振动主频定位频响需求，依据噪声谱反推灵敏度上限，实现精准捕获与抗干扰的终极平衡。
一、选型迷思：参数割裂引发的监测失效
故障场景1：频响带宽不足
为捕捉轴承外圈故障特征频率（4.2kHz），选用谐振频率8kHz传感器。实测发现：
在3.5kHz处幅值衰减达-6dB
故障特征频率谐波完全丢失
后果：微点蚀发展至断齿才被检出
故障场景2：信噪比崩溃
在变频电机旁采用1000mV/g高灵敏度单元：
本底噪声被放大至85μg/√Hz
电磁干扰淹没1.8kHz齿轮啮合频率
信噪比仅28dB（标准要求＞40dB）
故障场景3：量程与频响冲突
轧机冲击监测中选用谐振频率35kHz传感器：
高频响应优越但量程仅15g
实际峰值冲击达82g，信号持续削波
过载保护系统完全失效
二、参数本质：频响与信噪比的技术内核
频响曲线的工程意义：
频响曲线揭示传感器幅值/相位随频率变化规律：
有效带宽：幅值波动在±10%内的频率区间（图1）
谐振频率：幅值响应峰值点，决定高频测量极限
关键技术规则：
冲击测量：谐振频率＞10倍信号最高频率
稳态振动：有效带宽覆盖基频的5倍谐波
轴承监测：有效带宽下限＜200Hz，上限＞5kHz
工业现场三重噪声源：
传感器本底噪声（压电式＞MEMS）
电磁干扰（变频器、继电器）
地回路耦合噪声
生死线标准：
SNR＞60dB：实验室级精准
SNR＞40dB：工业监测可用
SNR＜30dB：特征频率不可识别
三、精准选型：三维决策模型构建
步骤1：频响需求定位
步骤2：信噪比保障设计
抗干扰措施：
差分输出抑制共模干扰
双屏蔽电缆阻断电磁耦合
带通滤波截除非特征频段
步骤3：量程与频响协同
冲击载荷场景： 量程安全系数≥2.5倍预估峰值 → 优先保障量程
四、常见问题解答
Q1：频响曲线中的±10%带宽和-3dB带宽有何区别？
A：±10%带宽是工程可用范围（幅值误差可控），-3dB点对应幅值衰减30%的极限值。工业监测应取±10%带宽作为有效频带，例如标称10kHz传感器实际可用仅6-8kHz。
Q2：如何现场快速估算信噪比？
A：三步法：
① 设备停机时记录传感器输出有效值V_noise
② 计算本底噪声：a_noise = V_noise / S
③ 运行设备测量特征频率幅值V_sig，SNR=20log(V_sig/V_noise)
Q3：高谐振频率与大量程是否必然矛盾？
A：存在技术冲突。提高谐振频率需减小惯性质量，但量程与质量块正相关。解决方案：
冲击测量选用剪切式压电结构（谐振频率/量程比＞2000）
微振动监测用MEMS单元（谐振频率＞15kHz且量程＞50g）
Q4：BNC与MIL连接器对信噪比的影响差异？
A：BNC接口电容约50pF，在＞10kHz频段引入-0.5dB衰减；MIL接口电容＜5pF，高频损耗可忽略。长电缆传输时，MIL连接器信噪比优势可达8-12dB。
本文总结
振动监测的科学性始于对物理定律的敬畏：
? 频响曲线是测量真实的守护者——谐振频率决定故障特征的捕获能力，有效带宽划定了监测范围的生死线；
? 信噪比是数据可信的基石——在工业强干扰环境中，灵敏度选择本质是噪声约束下的优化命题；
⚖️ 量程与频响的协同是工程智慧的结晶——冲击场景需遵循“量程优先”铁律，微振动监测则要解锁灵敏度的极限。
当工程师掌握“频响定位→噪声抑制→参数协同”的三维决策模型，选型便从参数对比升维为系统优化：
依据特征频率图谱锁定频响需求，让故障无处遁形；
通过噪声谱分析反推灵敏度上限，使信号破噪而出；
在量程与频响的权衡中把握技术本质，令监测坚如磐石。
这不仅是传感器的选择，更是测量哲学的践行——在机器的每一次振动中，听见最真实的健康脉动。
