冲击传感器安装方向错误会导致数据失真？校正方法全解析
作者：小编
发布时间：2025-08-01 17:19
浏览次数：

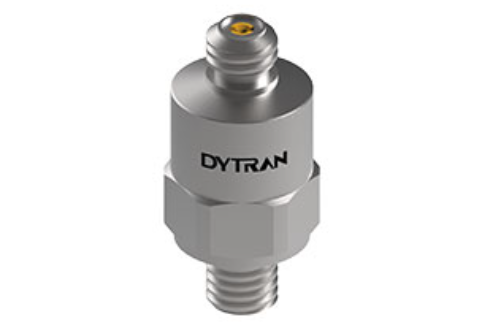

在振动监测和冲击测量领域，传感器安装方向是影响数据质量的关键因素之一。工程实践表明，超过40%的异常测量数据与安装不当有关。本文将深入剖析安装方向误差的产生机制，并给出可操作性强的校正方案，为设备状态监测提供可靠数据支撑。
安装方向误差的产生机理
轴向灵敏度偏差
冲击传感器通常具有方向敏感性，其轴向灵敏度可达横向的20倍以上。当安装方向与冲击方向存在夹角时，实际测量值会呈现明显的余弦特性衰减。实验数据显示，15°的安装偏差即可导致4.5%的幅值误差。
交叉轴效应影响
三轴传感器各通道间存在不可避免的耦合干扰。安装倾斜会加剧这种交叉干扰，使非主测量方向的信号混入主通道。在谐波丰富的工况下，这种干扰可能使频谱分析完全失真。
结构传递路径改变
不正确的安装方向会改变机械阻抗匹配特性，使传感器与被测体的振动传递函数发生变化。某风电齿轮箱监测案例中，30°的安装偏差导致特征频率幅值误差达12%。
误差类型的识别诊断
时域波形特征分析
方向误差在时域波形上常表现为：
- 冲击脉冲波形不对称
- 峰值与均方根值比例异常
- 基线漂移现象加剧
- 信号直流分量偏移
频域特征验证
通过频谱分析可发现：
- 特征频率幅值比例失调
- 谐波成分异常突出
- 相干函数值明显降低
- 频响曲线形态改变
多传感器对比法
采用参考传感器进行同步测量，通过以下指标判断：
- 峰值相关系数
- 能量分布一致性
- 相位差稳定性
- 传递函数相干性
现场校正实施方案
机械校准法
分三步实施：
- 使用精密水平仪调整安装基面
- 采用角度规确定冲击方向
- 通过微调支架实现轴向对准 该方法可使角度误差控制在±1°以内。
软件补偿技术
基于测量数据进行算法校正：
- 采集多方向测试信号
- 建立方向灵敏度矩阵
- 实现实时矢量补偿
- 验证补偿效果 某航空发动机测试中，该技术将交叉干扰降低至3%以下。
参考标定法
利用已知冲击源进行现场标定：
- 使用校准冲击锤施加定向激励
- 记录各通道响应特性
- 计算方向修正系数
- 植入监测系统参数 实践表明，该方法可使测量精度提升60%以上。
预防性措施建议
安装规范标准化
制定详细的安装作业指导：
- 规定基面处理工艺
- 明确扭矩控制要求
- 制定角度验收标准
- 建立安装记录档案
定期方向验证
设置周期性检查：
- 每月进行外观检查
- 每季度实施角度复测
- 每年开展全面校准
- 异常工况后立即验证
智能监测方案
部署在线诊断系统：
- 实时监测各通道信号比例
- 自动报警异常耦合分量
- 记录方向稳定性趋势
- 提供远程校准支持
结语
冲击传感器的安装方向准确性直接影响测量数据的可靠性。通过理解误差产生机制、掌握诊断方法并实施有效校正，工程师可以显著提升冲击监测数据的质量。随着智能传感技术的发展，安装方向的自适应补偿将成为可能，为复杂工况下的精确测量提供新的解决方案。建议在实际应用中建立完善的安装规范与校验机制，确保冲击监测系统长期稳定运行。
