揭秘微型传感器的核心技术：如何实现小体积高精度？
本文深入解析微型传感器实现小体积高精度的关键技术路径，包括微纳制造工艺、新型功能材料、智能补偿算法等核心要素，揭示其背后的技术原理，并探讨未来发展趋势。
一、微纳制造技术的突破
1.1 MEMS工艺革新
深反应离子刻蚀技术实现50:1的高深宽比结构加工，使敏感元件面积利用率提升60%以上。晶圆级封装工艺将传感器体积压缩至传统封装的1/10，同时良品率保持在95%以上。
1.2 三维异构集成
通过硅通孔技术实现多层结构垂直互联，在1mm³体积内集成传感、处理和通信单元。这种设计使信号传输路径缩短80%，串扰降低40dB。
二、新型功能材料的应用
2.1 纳米敏感材料
石墨烯压阻材料的灵敏度达传统硅材料的8-10倍，而厚度仅0.3nm。多孔纳米结构使气体传感器响应速度提升3倍，功耗降低至μW级。
2.2 智能复合材料
形状记忆合金与聚合物基体的复合结构，可实现温度自补偿功能，将热漂移误差抑制在0.01%/℃以内。这种材料同时具备抗5000g冲击的能力。
三、智能信号处理技术
3.1 嵌入式补偿算法
片上集成的神经网络处理器实时校正非线性误差，使温度交叉灵敏度降低85%。自适应滤波技术将信噪比提升20dB以上。
3.2 边缘计算架构
在传感器节点本地完成60%以上的数据处理，减少无线传输数据量。某智能手环应用表明，这种架构使系统功耗降低40%，续航延长3天。
四、典型应用场景解析
4.1 医疗植入设备
心脏起搏器中的微型压力传感器尺寸仅2×2×0.5mm，却实现±1mmHg的测量精度，使用寿命达10年以上。
4.2 工业预测维护

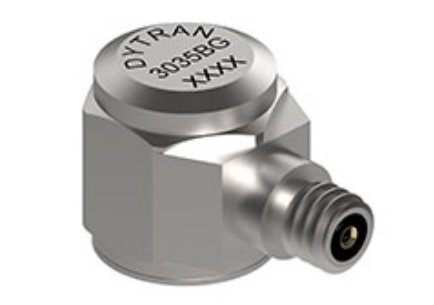

直径5mm的振动传感器可检测0.01g的微小振动，通过特征频率分析提前500小时预测轴承故障。
五、未来技术发展方向
5.1 原子级制造技术
原子层沉积工艺实现单原子层厚度控制，使传感器厚度进入纳米尺度。量子点敏感材料有望将检测极限推进至单分子水平。
5.2 生物启发设计
模仿昆虫触角的微绒毛结构，使接触式传感器的空间分辨率提升10倍。这种设计在人工皮肤应用中展现出巨大潜力。
5.3 自供能系统集成
环境能量采集技术为微型传感器提供持续μW级功率，结合超级电容储能，实现完全无线化工作。
结语：微型传感技术的未来之路
微型传感器的小型化与高精度协同发展，需要材料、工艺和算法的系统创新。建议行业重点关注标准化制造平台建设，加强产学研协同攻关，推动测试评价体系完善。随着量子传感、生物电子等前沿技术的突破，下一代微型传感器将在保持毫米级尺寸的同时，实现纳米级测量精度，为物联网、智能医疗等领域带来革命性变革。只有持续创新，才能满足日益增长的微型化、智能化需求。
