美国进口Dytran 7503D系列 高精度三轴MEMS加速度计传感器

品牌:Dytran
种类:加速度计传感器
类型:三轴型
规格:34.4 x 25 x 21 mm
型号:7503D系列
应用范围:安全气囊试验、碰撞试验、机器人、地震监测、倾斜测量
热线电话:400-870-9643

产品介绍

Dytran 7503D系列,高精度三轴可变电容(VC)加速度计传感器,可用于X、Y和Z轴的各种量程范围。该加速度计结合了集成VC加速度计芯片,具有高驱动、低阻抗缓冲和差分输出,用于低水平加速度测量。 Dytran 7503D系列专为零至中频应用量身定制,包含密封的MEMS电容传感元件、定制集成电路放大器和低噪声电子设备,采用轻质的钛合金外壳。

产品特性

钛合金

电气隔离

超低噪声

差分输出

+6 to +33 VDC

直流响应

三轴

MEMS

规格参数

量程

2,5,10,25,50,100,200,400 g

灵敏度

10,20,40,80,160,400,800,2000 mV/g

频率响应

0 to 5000 Hz

非线性

0.5 % F.S.

工作温度

-55 to 125  ℃

输出阻抗

‹10K Ω

连接

9针 径向连接

重量

38 g

安装方式

2个#8螺钉或者2个M4螺钉


产品工作原理

产品工作原理

IEPE压电式加速度传感器内置压电晶体,受到外界振动或者挤压时压电晶体会释放电荷,传感器内部处理电路进而将电荷转化为一个高电平,低阻抗的电压信号。


产品细节图

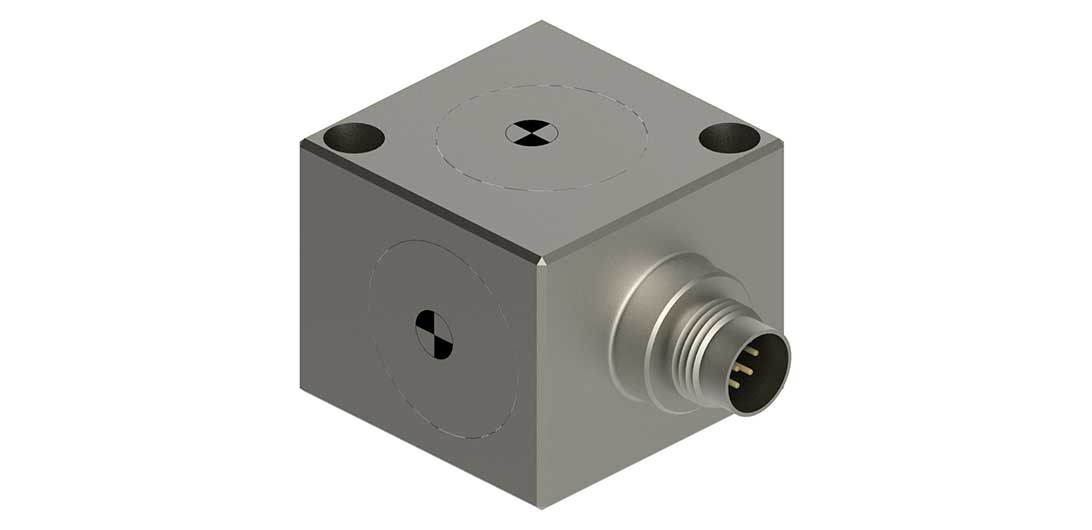

美国进口Dytran 7503D系列 高精度三轴MEMS加速度计传感器(图1)


产品应用图

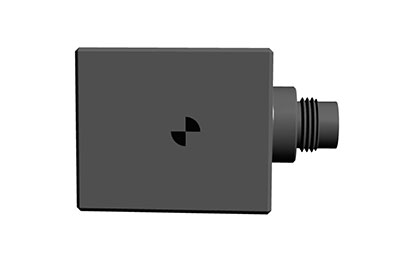

美国进口Dytran 7503D系列 高精度三轴MEMS加速度计传感器(图2)
