美国进口Dytran 3603系列 冲击加速度计传感器
种类：加速度计传感器
类型：冲击型
规格：19.1 x 19.1 x 28.6 mm
型号：3603系列
应用范围：模态与结构分析、噪音，振动和不平顺性（NVH）、产品响应测试、汽车异响、通用三轴振动测量
产品介绍
Dytran 3603系列，外壳隔离、机械和电气过滤的三轴IEPE加速度计传感器，其灵敏度范围为1–10 mV/g。重量轻的钛合金外壳，重量为30克。 3603系列采用机械和电气过滤设计，允许传感器在高频激励环境下工作，而不会导致放大器饱和信号超出范围。良好的抗噪性。1/4–28 4针径向连接，10–32螺柱安装。传感器密封，可在高湿度和肮脏环境中可靠运行，外壳隔离，避免电磁干扰/接地回路干扰。
产品特性
钛合金
电气隔离
三轴
TEDS
IEPE
规格参数
|
量程 |
500,1000,5000 g |
|
灵敏度 |
1,5,10 mV/g |
|
频率响应 |
0.3 to 5000 Hz |
|
线性 |
±1 % F.S. |
|
工作温度 |
-51 to 121 ℃ |
|
固有频率 |
›25 kHz |
|
连接 |
4针 1/4-28径向连接 |
|
重量 |
30 g |
|
安装 |
10-32螺柱 |
产品工作原理
IEPE压电式加速度传感器内置压电晶体，受到外界振动或者挤压时压电晶体会释放电荷，传感器内部处理电路进而将电荷转化为一个高电平，低阻抗的电压信号。

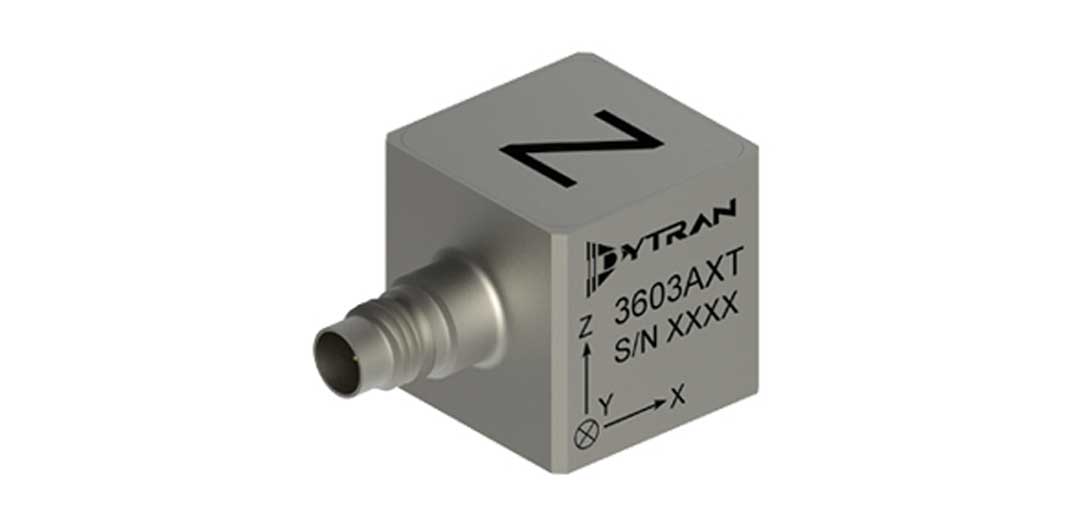

产品细节图
产品应用图
