美国进口Dytran 3099系列 冲击加速度计传感器
种类：加速度计传感器
类型：冲击型
规格：20.1 x 10.9 x 11.1 mm
型号：3099系列
应用范围：远场爆破试验、热休克事件测试、冲击试验、爆炸性研究、高冲击工具、跌落试验
产品介绍
Dytran 3099A系列可测量高达60KG范围的高冲击冲击和其他高振幅、短时事件。其独特的微型设计结合了石英传感元件和机械和电气过滤器，以确保零位移不会损坏SRS图。应用包括金属对金属冲击试验、远场爆炸试验以及近场爆炸螺栓和级分离。 传感器采用钛合金材质，重量为8克。外壳隔离，以避免接地回路干扰和电气噪声。1/4–28 螺柱，10–32接头。
产品特性
机械和电气滤波
不锈钢
电气隔离
高固有频率
IEPE
规格参数
|
量程 |
25000,50000,60000 g |
|
灵敏度 |
0.05,0.1,0.2 mV/g |
|
频率响应 |
10 to 10000 Hz |
|
线性 |
±1 % F.S. |
|
工作温度 |
-12 to 121 ℃ |
|
固有频率 |
›120 kHz |
|
连接 |
10-32 接头 |
|
重量 |
8 g |
|
安装 |
1/4-28 螺柱 |
产品工作原理
IEPE压电式加速度传感器内置压电晶体，受到外界振动或者挤压时压电晶体会释放电荷，传感器内部处理电路进而将电荷转化为一个高电平，低阻抗的电压信号。

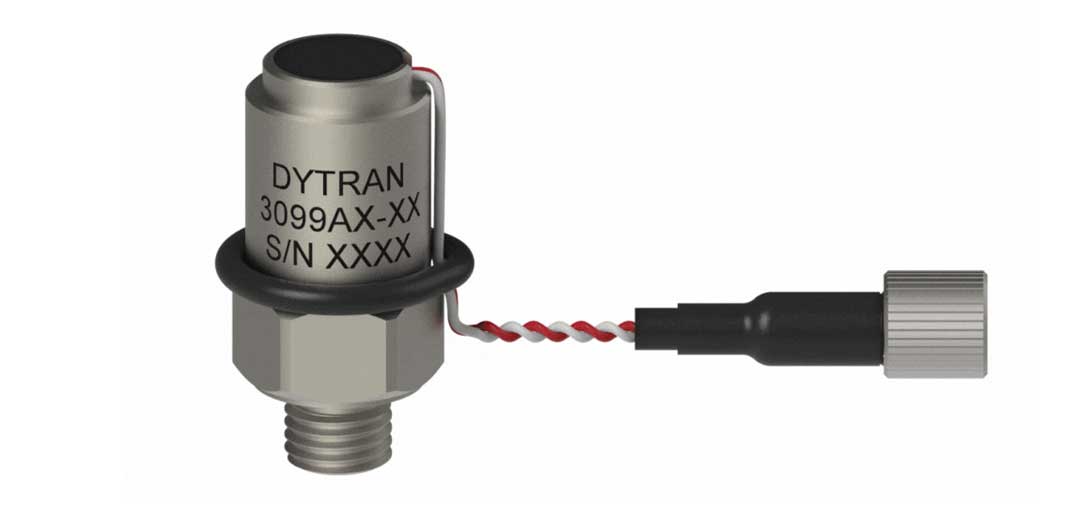

产品细节图
产品应用图
