美国进口Dytran 3086系列 冲击加速度计传感器

品牌:Dytran
种类:加速度计传感器
类型:冲击型
规格:9.5 x 13 mm
型号:3086系列
应用范围:跌落试验、远场爆破试验、烟火试验、冲击试验
热线电话:020-85262155

产品介绍

Dytran 3086系列,坚固的IEPE加速度计传感器,具有极高的自然频率,可在多个频率范围内使用。这种微型加速计设计用于测量严重冲击和其他极端短时事件。高冲击测量要求通常在2500g以上。为了精确测量这种量级的冲击水平,加速计必须具有较高的固有频率、坚固的结构和相当紧凑的尺寸。 Dytran 3086系列采用石英晶体,气密封装,钛合金外壳。总重量仅为3.5克。电气底座隔离,并具有用于电缆连接的轴向安装焊针。这种特殊的连接旨在消除高g事件期间的不连续性,并降低连接器应力。可更换电缆组件。

产品特性

钛合金

电气隔离

轻重量

高固有频率

IEPE

规格参数

量程

2500,5000,10000,20000,50000,70000 g

灵敏度

0.05,0.1,0.25,0.5,1,2 mV/g

频率响应

0.35 to 10000 Hz

线性

±1 % F.S.

工作温度

-51 to 121 ℃

固有频率

›100 kHz

连接

轴向安装焊针

重量

3.5 g

安装

1/4-28 螺柱/10-32 螺柱


产品工作原理

产品工作原理

IEPE压电式加速度传感器内置压电晶体,受到外界振动或者挤压时压电晶体会释放电荷,传感器内部处理电路进而将电荷转化为一个高电平,低阻抗的电压信号。


产品细节图

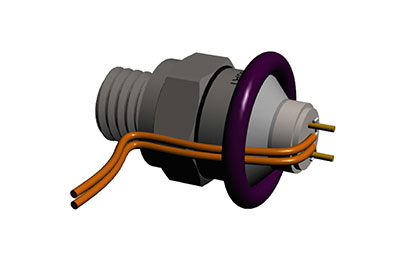

美国进口Dytran 3086A系列 微型加速度计传感器(图1)


产品应用图

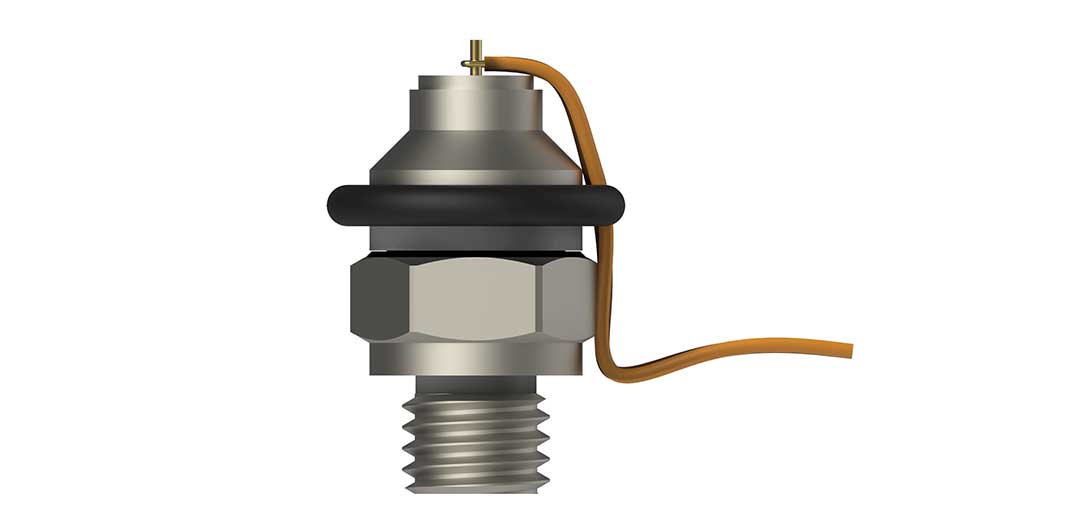

美国进口Dytran 3086A系列 微型加速度计传感器(图2)
