美国进口Dytran 7613A系列 高精度三轴MEMS加速度计传感器
种类：加速度计传感器
类型：三轴型
规格：25x 25 x 21 mm
型号：7613A系列
应用范围：安全气囊试验、碰撞试验、飞行试验、行驶质量、地震监测、道路荷载
产品介绍
Dytran 7613A系列，高精度三轴可变电容（VC）加速度计传感器，设计用于在新的或现有的零至中频仪器应用中作为压阻元件的插入式替代品。 Dytran 7613A系列多量程可选，它集成了MEMS电容传感元件和先进的ASIC，以模拟压阻电桥操作，以及具有高驱动、低阻抗缓冲的集成VC加速度计芯片。装置对直流和交流加速度都有响应。车载–调节可最大限度地减少电源电压变化影响，使其对温度变化和热梯度相对不敏感。传感器采用气密密封，可在高湿度和肮脏环境中可靠运行，具有定制集成电路放大器和差分输出级，具有12芯集成电缆，可终止于飞线和1/4–28螺柱安装功能。 Dytran 7613A系列加速计使用与压阻式和应变计传感器相同的电源，在±3至±11V下工作VDC电源，允许它们作为独立差动输出加速计或代替压阻桥式加速计工作。
产品特性
钛合金
电气隔离
内置电缆
超低噪声
差分输出
± 3 to ± 11 VDC
与应变计传感器相同的电源要求
MEMS技术
三轴
直流响应
规格参数
|
量程 |
2,5,10,25,50,100,200,400 g |
|
灵敏度 |
1.25,2.5,5,10,20,50,100,250 mV/g |
|
频率响应 |
0 to 4000 Hz |
|
非线性 |
0.5 % F.S. |
|
工作温度 |
-55 to 125 ℃ |
|
输出阻抗 |
1225 Ω |
|
连接 |
1.5 米内置电缆 |
|
重量 |
45 g |
|
安装方式 |
1/4-28 螺纹孔 |
产品工作原理
IEPE压电式加速度传感器内置压电晶体，受到外界振动或者挤压时压电晶体会释放电荷，传感器内部处理电路进而将电荷转化为一个高电平，低阻抗的电压信号。

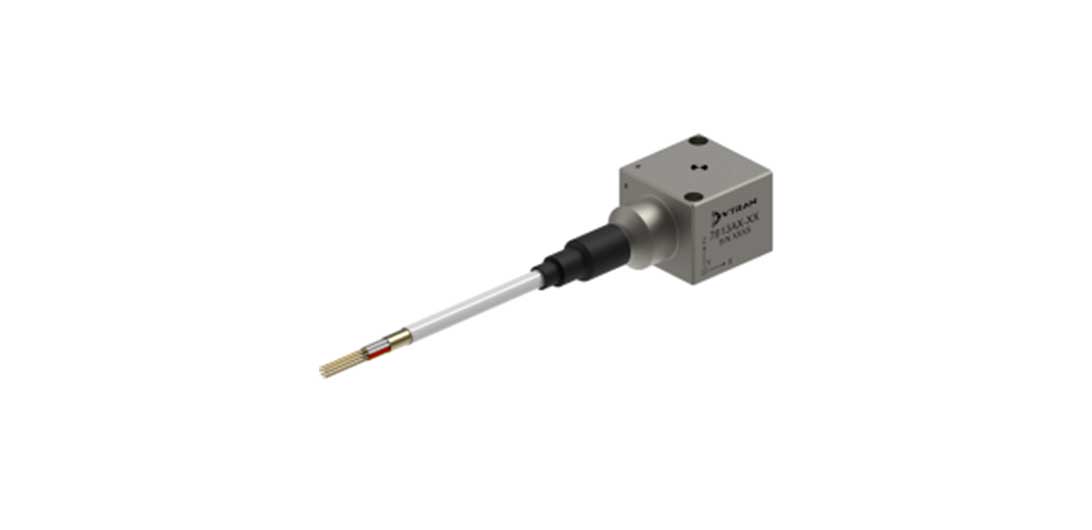

产品细节图
产品应用图
